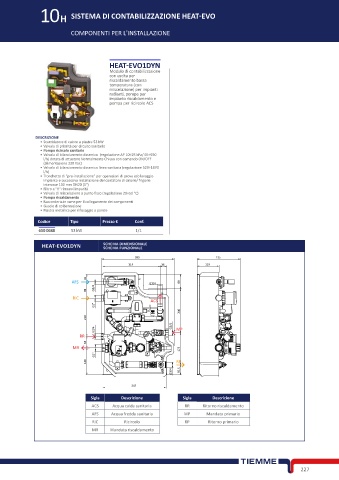

Page 241 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

10H SISTEMA DI CONTABILIZZAZIONE HEAT-EVO

COMPONENTI PER L'INSTALLAZIONE

HEAT-EVO1DYN
Modulo di contabilizzazione
con uscita per
riscaldamento bassa
temperatura (con
miscelazione) per impianti
radianti, pompa per
impianto riscaldamento e
pompa per ricircolo ACS

DESCRIZIONE
• Scambiatore di calore a piastre 53 kW
• Valvola di priorità per circuito sanitario
• Pompa ricircolo sanitario
• Valvola di bilanciamento dinamico (regolazione ΔP 10÷25 kPa/ 65÷920
l/h) dotata di attuatore Normalmente Chiuso con comando ON/OFF
(alimentazione 230 Vac)
• Valvola di bilanciamento dinamico linea sanitaria (regolazione 529÷1470
l/h)
• Tronchetto di “pre-installazione" per operazioni di prova e/o lavaggio
impianto e successiva installazione del contatore di calorie/ frigorie
interasse 130 mm DN20 (1")
• Filtro a "Y" rimuovi impurità
• Valvola di miscelazione a punto fisso (regolazione 20÷50 °C)
• Pompa riscaldamento
• Raccorderia in rame per il collegamento dei componenti
• Guscio di coibentazione
• Piastra metallica per il fissaggio a parete
Codice Tipo Prezzo € Conf.
650 0688 53 kW 1/1

HEAT-EVO1DYN SCHEMA DIMENSIONALE
SCHEMA FUNZIONALE
395 235
314 36 119
41
AFS G3/4 80
89 G3/4
RIC ACS
G1"
240
210
G3/4 G3/4 MP
RR
63
MR 175
G1"
148 RP
G3/4 55,5

347
Sigla Descrizione Sigla Descrizione
ACS Acqua calda sanitaria RR Ritorno riscaldamento
AFS Acqua fredda sanitaria MP Mandata primario
RIC Ricircolo RP Ritorno primario
MR Mandata riscaldamento

227
