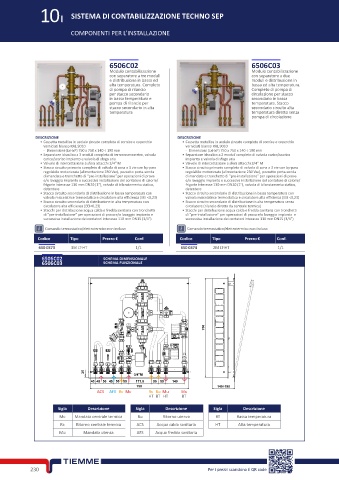

Page 244 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

10I SISTEMA DI CONTABILIZZAZIONE TECHNO SEP

COMPONENTI PER L’INSTALLAZIONE

6506C02 6506C03
Modulo contabilizzazione Modulo contabilizzazione
con separatore a tre moduli con separatore a due
e distribuzione in bassa ed moduli e distribuzione in
alta temperatura. Completo bassa ed alta temperatura.
di pompa di rilancio Completo di pompa di
per stacco secondario circolazione per stacco
in bassa temperatura e secondario in bassa
pompa di rilancio per temperatura. Stacco
stacco secondario in alta secondario circuito alta
temperatura temperatura diretto senza
pompa di circolazione

DESCRIZIONE DESCRIZIONE
• Cassetta metallica in acciaio zincato completa di cornice e coperchio • Cassetta metallica in acciaio zincato completa di cornice e coperchio
verniciati bianco RAL 9010 verniciati bianco RAL 9010
- Dimensioni (LxHxP) 750 x 750 x 140 ÷ 190 mm - Dimensioni (LxHxP) 750 x 750 x 140 ÷ 190 mm
• Separatore idraulico a 3 moduli completo di termomanometro, valvola • Separatore idraulico a 2 moduli completo di valvola carico/scarico
carico/scarico impianto e valvola di sfogo aria impianto e valvola di sfogo aria
• Valvole di intercettazione a sfera attacchi 3/4” M • Valvole di intercettazione a sfera attacchi 3/4” M
• Stacco circuito primario completo di valvola di zona a 3 vie con by-pass • Stacco circuito primario completo di valvola di zona a 3 vie con by-pass
regolabile motorizzata (alimentazione 230 Vac), pozzetto porta-sonda regolabile motorizzata (alimentazione 230 Vac), pozzetto porta-sonda
di mandata e tronchetto di “pre-installazione" per operazioni di prova di mandata e tronchetto di “pre-installazione" per operazioni di prova
e/o lavaggio impianto e successiva installazione del contatore di calorie/ e/o lavaggio impianto e successiva installazione del contatore di calorie/
frigorie interasse 130 mm DN20 (1"), valvola di bilanciamento statico, frigorie interasse 130 mm DN20 (1"), valvola di bilanciamento statico,
detentore detentore
• Stacco circuito secondario di distribuzione in bassa temperatura con • Stacco circuito secondario di distribuzione in bassa temperatura con
valvola miscelatrice termostatica e circolatore alta efficienza (EEI <0,23) valvola miscelatrice termostatica e circolatore alta efficienza (EEI <0,23)
• Stacco circuito secondario di distribuzione in alta temperatura con • Stacco circuito secondario di distribuzione in alta temperatura senza
circolatore alta efficienza (EEI<0,23) circolatore (rilancio diretto da centrale termica)
• Stacchi per distribuzione acqua calda e fredda sanitaria con tronchetti • Stacchi per distribuzione acqua calda e fredda sanitaria con tronchetti
di “pre-installazione" per operazioni di prova e/o lavaggio impianto e di “pre-installazione" per operazioni di prova e/o lavaggio impianto e
successiva installazione dei contatori interasse 110 mm DN15 (3/4") successiva installazione dei contatori interasse 110 mm DN15 (3/4")
Comando termostatico/elettrotermico non incluso Comando termostatico/elettrotermico non incluso
Codice Tipo Prezzo € Conf. Codice Tipo Prezzo € Conf.
650 0373 3M LT-HT 1/1 650 0374 2M LT-HT 1/1
6506C02 SCHEMA DIMENSIONALE
6506C03 SCHEMA FUNZIONALE

750

25 3/4"M
40 45 50 45 55 55 171,5 55 55 140
750 140÷190
ACS AFS Rc Mc Ru Ru Mu Mu
HT BT HT BT

Sigla Descrizione Sigla Descrizione Sigla Descrizione
Mc Mandata centrale termica Ru Ritorno utenza BT Bassa temperatura
Rc Ritorno centrale termica ACS Acqua calda sanitaria HT Alta temperatura
Mu Mandata utenza AFS Acqua fredda sanitaria

230 Per i prezzi scansiona il QR code
