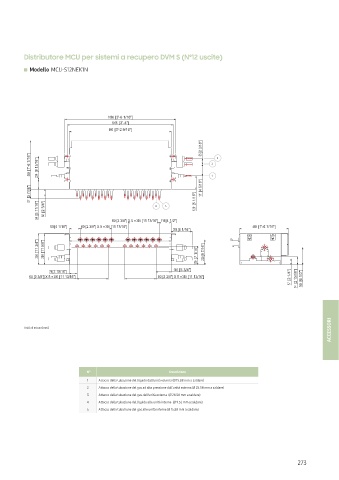

Distributore MCU per sistemi a recupero DVM S (N°12 uscite)

Modello MCU-S12NEK1N

1068 [3'-6 1/16"]
1016 [3'-4"]
980 [3'-2 9/16"]

55[2 3/16"]

469 [1'-6 7/16"] 224 [8 13/16"] 2 1 3

87 [3 7/16"] 129 [5 1/16"] 111[4 5/16"]

94 [3 11/16"] 68 [2 3/4"] 4 5

60 [2 3/8"] X 5 =300 [11 13/16"] 115[4 1/2"]
103[4 1/16"] 60 [2 3/8"] X 5 =300 [11 13/16"] 469 [1'-6 7/16"]
204[8 1/16"]
298 [11 3/4"] 296 [11 5/8"] 179 [7 1/16"] 239[9 7/16"]

74[2 15/16"] 146 [5 3/4"]
60 [2 3/8"] X 5 =300 [11 13/16"] 60 [2 3/8"] X 5 =300 [11 13/16"] 57 [2 1/4"] 74 [2 15/16"] 165 [6 1/2"]

ACCESSORI
Unità di misura [mm]

N° Descrizione
1 Attacco della tubazione del liquido dall'unità esterna (Ø 15.88 mm a saldare)
2 Attacco della tubazione del gas ad alta pressione dall'unità esterna (Ø 28.58 mm a saldare)
3 Attacco della tubazione del gas dall'unità esterna (Ø 28.58 mm a saldare)
4 Attacco della tubazione del liquido alle unità interne (Ø 9.52 mm a saldare)
5 Attacco della tubazione del gas alle unità interne (Ø 15.88 mm a saldare)
