06

Accessori

DistributorI MCU

Il funzionamento a recupero di calore è reso possibile
da moto-condensanti specifiche tipologia a tubazioni
e distributori MCU dotati di valvole per la commutazione
3. MCU kit
caldo/freddo. Possono essere collegate tutte le tipologie
di unità interne ad espansione diretta, i kit idronici per la
produzione di acqua calda fino ad 0 ed i recuperatori
3.4. Technical drawings
di calore dotati di batteria. MXJ-YM1206M 6.0 ~ 14.0 kW
Per unità interne di potenze elevate è possibile collegare MXJ-YM1509M 16.0 ~ 28.0 kW
MCU-S1NEK1N
due porte dei distributori MCU con un giunto dedicato.
MXJ-YM1206R 6.0 ~ 14.0 kW (Solo per HR Changer)

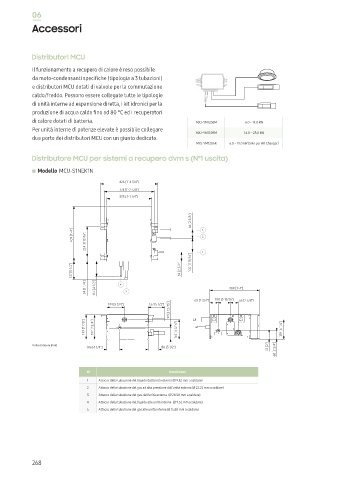

Distributore MCU per sistemi a recupero dvm s (N°1 uscita) Unit: mm[inch]

Modello MCU-S1NEK1N
426 [1’-4 3/4”]
374 [1’-2 3/4”]
335 [1’-1 1/4”]

66 [2 5/8”]

409 [1’-4”] 224 [8 13/16”] 3 2 1

137 [5 1/2”] 69 [2 3/4”] 100 [3 15/16”]

34 [1 1/4”] 114 [4 1/2”] 4 5 409 [1’-4”]

69 [2 3/4”] 100 [3 15/16”] 66 [2 5/8”]
97 [3 13/16”]
144 [5 3/4”] 137 [5 1/2”]

199 [7 7/8”] 197 [7 3/4”] 160 [6 5/16”] 159 [6 1/4”]

Unità di misura [mm]
106 [4 1/4”] 86 [3 1/2”] 51 [2”] 68 [2 3/4”]

N° Descrizione
1 Attacco della tubazione del liquido dall'unità esterna (Ø 9.52 mm a saldare)
2 Attacco della tubazione del gas ad alta pressione dall'unità esterna (Ø 22.22 mm a saldare)
3 Attacco della tubazione del gas dall'unità esterna (Ø 28.58 mm a saldare)
4 Attacco della tubazione del liquido alle unità interne (Ø 9.52 mm a saldare)
5 Attacco della tubazione del gas alle unità interne (Ø 15.88 mm a saldare)

42
