3. MCU kit
06

Accessori

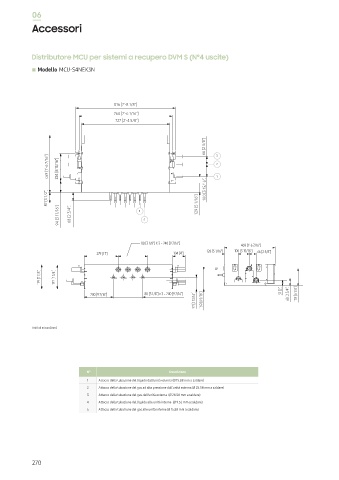

3.4. Technical drawings
Distributore MCU per sistemi a recupero DVM S (N°4 uscite)
MCU-S4NEK3N
Modello MCU-S4NEK3N

Unit: mm[inch]

816 [2’-8 1/8”]
764 [2’-6 1/16”]
727 [2’-4 5/8”]

66 [2 5/8”] 3

469 [1’-6 7/16”] 224 [8 13/16"] 2 1

87 [3 1/2”] 129 [5 1/16”] 100 [3 15/16”]

94 [3 11/16”] 68 [2 3/4”] 4 5

80 [3 1/8”] X 3 = 240 [9 7/16”] 469 [1’-6 7/16”]
279 [11”] 104 [4”] 128 [5 1/16”] 100 [3 15/16”] 66 [2 5/8”]

199 [7 7/8”] 197 [7 3/4”]

240 [9 7/16”] 80 [3 1/8”] x 3 = 240 [9 7/16”] 51 [2”] 68 [2 3/4”] 159 [6 1/4”]
97 [3 13/16”] 160 [6 5/16”]

Unità di misura [mm]

N° Descrizione
1 Attacco della tubazione del liquido dall'unità esterna (Ø 15.88 mm a saldare)
2 Attacco della tubazione del gas ad alta pressione dall'unità esterna (Ø 28.58 mm a saldare)
3 Attacco della tubazione del gas dall'unità esterna (Ø 28.58 mm a saldare)
4 Attacco della tubazione del liquido alle unità interne (Ø 9.52 mm a saldare)
5 Attacco della tubazione del gas alle unità interne (Ø 15.88 mm a saldare)
