Page 271 - SAMSUNG - DVM S

3. MCU kit

Distributore MCU per sistemi a recupero dvm s (N°2 uscite)

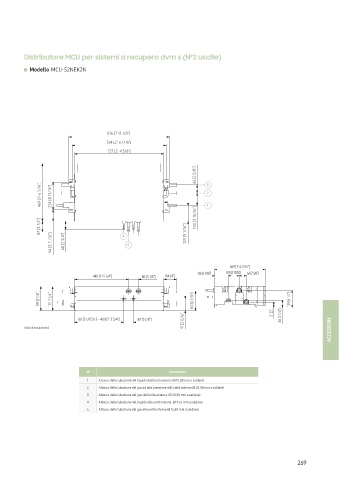

3.4. Technical drawings
Modello MCU-S2NEK2N

MCU-S2NEK2N

Unit: mm[inch]

816 [2’-8 1/8”]
764 [2’-6 1/16”]
727 [2’-4 5/8”]

66 [2 5/8”] 3

469 [1’-6 7/16”] 224 [8 13/16”] 2 1

87 [3 1/2”] 129 [5 1/16”] 100 [3 15/16”]

94 [3 11/16”] 68 [2 3/4”] 4 5

469 [1’-6 7/16”]
128 [5 1/16”] 100 [3 15/16’] 66 [2 5/8”]
440 [1”-5 1/4”] 80 [3 1/8”] 104 [4”]

199 [7 7/8”] 197 [7 3/4”] 160 [6 5/16”] 159 [6 1/4”]

97 [3 13/16”]
80 [3 1/8”] X 5 = 400 [1’-3 3/4”] 80 [3 1/8”] 51 [2”] 68 [2 3/4”]
ACCESSORI
Unità di misura [mm]

N° Descrizione
1 Attacco della tubazione del liquido dall'unità esterna (Ø 15.88 mm a saldare)
2 Attacco della tubazione del gas ad alta pressione dall'unità esterna (Ø 28.58 mm a saldare)
3 Attacco della tubazione del gas dall'unità esterna (Ø 28.58 mm a saldare)
4 Attacco della tubazione del liquido alle unità interne (Ø 9.52 mm a saldare)
5 Attacco della tubazione del gas alle unità interne (Ø 15.88 mm a saldare)
