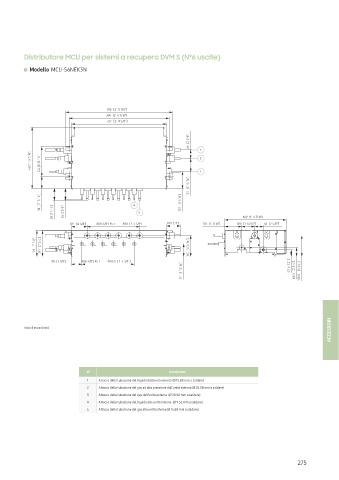

Distributore MCU per sistemi a recupero DVM S (N°6 uscite)

Modello MCU-S6NEK3N

816 [2'-8 1/8"]
764 [2'-6 1/16"]
727 [2'-4 5/8"]

[2 5/8"]

66 3
469[1'-6 7/16"] 224 [8 13/16"] 2 1

[3 15/16"]

100
[3 11/16"] [5 1/16"]
88[3 7/16"] 86[3 3/8"] 5 469 [1'-6 7/16"]
94 4 129

119 [4 3/4"] 80[3 1/8"] X5 = 400 [1'-3 3/4"] 104 [4"] 128 [5 1/16"] 100 [3 15/16"] 66 [2 5/8"]

[7 7/8"] [7 3/4"] [6 5/16"]
199 197
160
80 [3 1/8"] 80[3 1/8"] X5 = 400.0 [1'-3 3/4"] [2"]
[3 13/16"] 50.6 [2 3/4"] [6 1/4"]

97 68.5 158.5

ACCESSORI
Unità di misura [mm]

N° Descrizione
1 Attacco della tubazione del liquido dall'unità esterna (Ø 15.88 mm a saldare)
2 Attacco della tubazione del gas ad alta pressione dall'unità esterna (Ø 28.58 mm a saldare)
3 Attacco della tubazione del gas dall'unità esterna (Ø 28.58 mm a saldare)
4 Attacco della tubazione del liquido alle unità interne (Ø 9.52 mm a saldare)
5 Attacco della tubazione del gas alle unità interne (Ø 15.88 mm a saldare)
