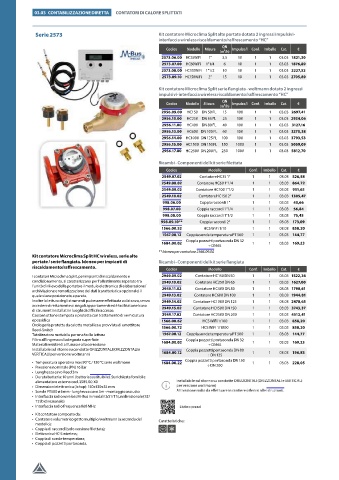

Page 150 - RBM - LISTINO 2024

120 03.03 contaBilizzazione diretta contatori di calore splittati

Serie 2573 Kit contatore Microclima Split alte portate dotato 2 ingressi impulsivi-
interfaccia wireless riscaldamento/raffrescamento “HC”
QN
Codice Modello Misura Impulso/l Conf. Imballo Cat. €
(m³/h)
2573.06.00 HC35WiFi 1” 3,5 10 1 1 03.03 1821,30
2573.07.00 HC60WiFi 1”1/4 6 10 1 1 03.03 1876,89
2573.08.00 HC100WiFi 1”1/2 10 10 1 1 03.03 2227,52
2573.09.10 HC150WiFi 2” 15 10 1 1 03.03 2705,89

Kit contatore Microclima Split serie flangiata - woltmann dotato 2 ingressi
impulsivi-interfaccia wireless riscaldamento/raffrescamento “HC”
QN
Codice Modello Misura Impulso/l Conf. Imballo Cat. €
(m³/h)
2956.09.00 HC150 DN 50 FL 15 100 1 1 03.03 2697,41
2956.10.00 HC250 DN 65 FL 25 100 1 1 03.03 2934,06
2956.11.00 HC400 DN 80 FL 40 100 1 1 03.03 3127,16
2956.13.00 HC600 DN 100 FL 60 100 1 1 03.03 3270,38
2956.14.00 HC1000 DN 125 FL 100 100 1 1 03.03 3793,53
2956.15.00 HC1500 DN 150 FL 150 1000 1 1 03.03 5059,09
2956.17.00 HC2500 DN 200 FL 250 1000 1 1 03.03 5812,70

Ricambi - Componenti del kit serie filettata
Codice Modello Conf. Imballo Cat. €
2549.07.02 Contatore HC35 1” 1 1 03.03 526,58
2549.08.02 Contatore HC60 1”1/4 1 1 03.03 864,72
2549.09.02 Contatore HC100 1”1/2 1 1 03.03 951,65
2549.10.02 Contatore HC150 2” 1 1 03.03 1305,47
998.06.00 Coppia raccordi 1” 1 1 03.03 40,66
998.07.00 Coppia raccordi 1”1/4 1 1 03.03 56,84
998.08.00 Coppia raccordi 1”1/2 1 1 03.03 75,45
998.09.10** Coppia raccordi 2” 1 1 03.03 173,09
1566.00.52 HCS WiFi 1/10 1 1 03.03 858,20
1567.00.12 Coppia sonde temperatura PT 500 1 1 03.03 144,77
Coppia pozzetti portasonda DN 32
1684.00.02 1 1 03.03 169,23
÷ DN 65
** Idoneo per contatore 2566.09.00
Kit contatore microclima split Hc wireless, serie alte
portate / serie flangiata. idoneo per impianti di Ricambi - Componenti del kit serie flangiata
riscaldamento/raffrescamento.
Codice Modello Conf. Imballo Cat. €
I contatori Microclima Split, per impianti di riscaldamento e 2949.09.02 Contatore HC150 DN 50 1 1 03.03 1522,36
condizionamento, si caratterizzano per l’allestimento separato tra 2949.10.02 Contatore HC250 DN 65 1 1 03.03 1627,00
l’unità di rilievo della portata e il modulo elettronico di elaborazione/
archiviazione e remotizzazione dei dati (caratteristica opzionale) il 2949.11.02 Contatore HC400 DN 80 1 1 03.03 1798,61
quale viene posizionato a parete. 2949.13.02 Contatore HC600 DN 100 1 1 03.03 1944,81
Inoltre la lettura degli strumenti può essere effettuata a distanza, senza 2949.14.02 Contatore HC1000 DN 125 1 1 03.03 2478,65
accedere direttamente ai singoli appartamenti ed è facilitata nel caso
di strumenti installati in luoghi di difficile accesso. 2949.15.02 Contatore HC1500 DN 150 1 1 03.03 3743,37
Cassa in ottone stampata e protetta con trattamento di verniciatura 2949.17.02 Contatore HC2500 DN 200 1 1 03.03 4512,41
epossidica 1566.00.62 HCS WiFi 1/100 1 1 03.03 858,20
Orologeria protetta da calotta metallica e provvista di emettitore
Reed-Switch 1566.00.72 HCS WiFi 1/1000 1 1 03.03 858,20
Totalizzatore ruotabile per una facile lettura 1567.00.12 Coppia sonde temperatura PT 500 1 1 03.03 144,77
Filtro all’ingresso di adeguata superficie Coppia pozzetti portasonda DN 32
Materiali resistenti all’usura e alla corrosione 1684.00.02 ÷ DN 65 1 1 03.03 169,23
Installabile sul ritorno su condotte ORIZZONTALI (ORIZZONTALI e Coppia pozzetti portasonda DN 80
VERTICALI per versione woltmann) 1684.00.12 ÷ DN 125 1 1 03.03 196,83
• Temperatura operativa max 90 °C / 130 °C serie woltmann 1684.00.22 Coppia pozzetti portasonda DN 150 1 1 03.03 228,05
• Pressione nominale (PN) 16 Bar ÷ DN 200
• Lunghezza cavo Reed 3m
• Durata batteria: 10 anni (batteria sostituibile). Su richiesta fornibile
alimentatore esterno cod. 3585.00.X0 Installabile sul ritorno su condotte ORIZZONTALI (ORIZZONTALI e VERTICALI
• Dimensioni elettronica (lxhxp): 150x130x35 mm per versione woltmann)
• Sonde PT500 ø 6mm - lunghezza cavo 3m - montaggio asciutto Attivazione radio da effettuare in cantiere (riferirsi alle istruzioni).
• Interfaccia radio wireless M-Bus in modalità S1/T1(unidirezionale) S2/
T2 (bidirezionale)
• Interfaccia radio frequenza 868 MHz Listino prezzi
• Kit contatore composto da:
• Contatore volumetrico getto multiplo/woltmann (a seconda del Caratteristiche:
modello);
• Coppia di raccordi (solo versione filettata);
• Elettronica HC-S wireless;
• Coppia di sonde temperatura;
• Coppia di pozzetti portasonda.
