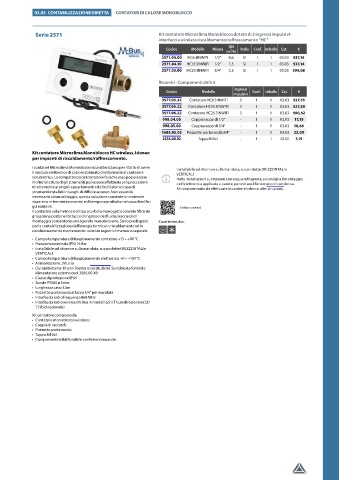

Page 147 - RBM - LISTINO 2024

03.03 contaBilizzazione diretta contatori di calore monoBlocco 117

Serie 2571 Kit contatore Microclima Monoblocco dotato di 3 ingressi impulsivi-
interfaccia wireless riscaldamento/raffrescamento “HC”
QN
Codice Modello Misura Radio Conf. Imballo Cat. €
(m³/h)
2571.04.00 HC6 3INWiFi 1/2” 0,6 SI 1 1 03.03 537,14
2571.04.10 HC15 3INWiFi 1/2” 1,5 SI 1 1 03.03 537,14
2571.05.00 HC25 3INWiFi 3/4” 2,5 SI 1 1 03.03 599,08
Ricambi - Componenti del kit
Ingressi
Codice Modello Conf. Imballo Cat. €
impulsivi
3577.05.32 Contatore HC6 3INWiFi 3 1 1 03.03 527,55
3577.05.22 Contatore HC15 3INWiFi 3 1 1 03.03 527,50
3577.06.22 Contatore HC25 3INWiFi 3 1 1 03.03 590,52
998.04.00 Coppia raccordi 1/2” - 1 1 03.03 17,19
998.05.00 Coppia raccordi 3/4" - 1 1 03.03 18,66
1685.05.02 Pozzetto portasonda 3/4” - 1 1 03.03 22,00
2556.00.02 Tappo M10x1 - 1 1 03.03 3,19

Kit contatore microclima monoblocco Hc wireless. idoneo
per impianti di riscaldamento/raffrescamento.
I contatori Microclima Monoblocco si caratterizzano per il fatto di avere Installabile sul ritorno e sulla mandata, su condotte ORIZZONTALI e
il modulo elettronico di calcolo abbinato direttamente al contatore VERTICALI
volumetrico. La compattezza del contatore fa sì che esso possa essere Nelle installazioni su impianti con acqua refrigerata, si consiglia il montaggio
Inoltre la lettura degli strumenti può essere effettuata senza accedere dell’elettronica applicata a parete, per evitare il fenomeno di condensa.
direttamente ai singoli appartamenti ed è facilitata nel caso di Attivazione radio da effettuare in cantiere (riferirsi alle istruzioni).
strumenti installati in luoghi di difficile accesso. Non essendo
necessario alcun cablaggio, questa soluzione consente un notevole
risparmio in termini economici e di tempo soprattutto nel caso di edifici
già esistenti. Listino prezzi
Il contatore volumetrico è di tipo a turbina monogetto con rete filtrante
grossolana posta nell’attacco di ingresso del fluido, i raccordi di
montaggio consentono una agevole manutenzione. Sono predisposti Caratteristiche:
per la contabilizzazione dell’energia termica in riscaldamento ed in
condizionamento mantenendo i valori in registri di memoria separati.
• Campo temperatura di funzionamento contatore +15 ÷ +90 °C
• Pressione nominale (PN) 16 Bar
• Installabile sul ritorno e sulla mandata, su condotte ORIZZONTALI e
VERTICALI
• Campo temperatura di funzionamento elettronica +0 ÷ +150 °C
• Alimentazione: 3V Litio
• Durata batteria: 10 anni (batteria sostituibile). Su richiesta fornibile
alimentatore esterno cod. 3585.00.X0
• Classe di protezione IP 65
• Sonde PT500 ø 5mm
• lunghezza cavo 1,5m
• Pozzetto portasonda attacco 3/4” per mandata
• Interfaccia radio frequenza 868 MHz
• Interfaccia radio wireless M-Bus in modalità S1/T1(unidirezionale) S2/
T2 (bidirezionale)
Kit contatore composto da:
• Contatore monoblocco wireless;
• Coppia di raccordi;
• Pozzetto portasonda;
• Tappo M10x1.
• Componenti del kit forniti in confezioni separate.
