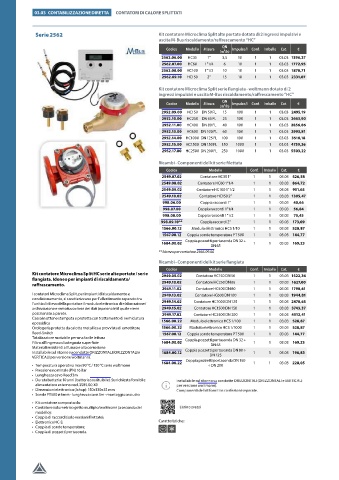

Page 148 - RBM - LISTINO 2024

118 03.03 contaBilizzazione diretta contatori di calore splittati

Serie 2562 Kit contatore Microclima Split alte portate dotato di 2 ingressi impulsivi e
uscita M-Bus riscaldamento/raffrescamento “HC”
QN
Codice Modello Misura Impulso/l Conf. Imballo Cat. €
(m³/h)
2562.06.00 HC35 1” 3,5 10 1 1 03.03 1396,27
2562.07.00 HC60 1”1/4 6 10 1 1 03.03 1772,95
2562.08.00 HC100 1”1/2 10 10 1 1 03.03 1878,71
2562.09.10 HC150 2” 15 10 1 1 03.03 2331,07

Kit contatore Microclima Split serie flangiata - woltmann dotato di 2
ingressi impulsivi e uscita M-Bus riscaldamento/raffrescamento “HC”
QN
Codice Modello Misura Impulso/l Conf. Imballo Cat. €
(m³/h)
2952.09.00 HC150 DN 50 FL 15 100 1 1 03.03 2495,19
2952.10.00 HC250 DN 65 FL 25 100 1 1 03.03 2663,90
2952.11.00 HC400 DN 80 FL 40 100 1 1 03.03 2856,86
2952.13.00 HC600 DN 100 FL 60 100 1 1 03.03 2993,81
2952.14.00 HC1000 DN 125 FL 100 100 1 1 03.03 3510,18
2952.15.00 HC1500 DN 150 FL 150 1000 1 1 03.03 4759,36
2952.17.00 HC2500 DN 200 FL 250 1000 1 1 03.03 5503,22

Ricambi - Componenti del kit serie filettata
Codice Modello Conf. Imballo Cat. €
2549.07.02 Contatore HC35 1” 1 1 03.03 526,58
2549.08.02 Contatore HC60 1”1/4 1 1 03.03 864,72
2549.09.02 Contatore HC100 1”1/2 1 1 03.03 951,65
2549.10.02 Contatore HC150 2” 1 1 03.03 1305,47
998.06.00 Coppia raccordi 1” 1 1 03.03 40,66
998.07.00 Coppia raccordi 1”1/4 1 1 03.03 56,84
998.08.00 Coppia raccordi 1”1/2 1 1 03.03 75,45
998.09.10** Coppia raccordi 2” 1 1 03.03 173,09
1566.00.12 Modulo elettronico HCS 1/10 1 1 03.03 528,87
1567.00.12 Coppia sonde temperatura PT 500 1 1 03.03 144,77
Coppia pozzetti portasonda DN 32 ÷
1684.00.02 1 1 03.03 169,23
DN 65
** Idoneo per contatore 2566.09.00
Ricambi - Componenti del kit serie flangiata
Codice Modello Conf. Imballo Cat. €
Kit contatore microclima split Hc serie alte portate / serie 2949.09.02 Contatore HC150 DN 50 1 1 03.03 1522,36
flangiata. idoneo per impianti di riscaldamento/
raffrescamento. 2949.10.02 Contatore HC250 DN 65 1 1 03.03 1627,00
2949.11.02 Contatore HC400 DN 80 1 1 03.03 1798,61
I contatori Microclima Split, per impianti di riscaldamento e 2949.13.02 Contatore HC600 DN 100 1 1 03.03 1944,81
condizionamento, si caratterizzano per l’allestimento separato tra
l’unità di rilievo della portata e il modulo elettronico di elaborazione/ 2949.14.02 Contatore HC1000 DN 125 1 1 03.03 2478,65
archiviazione e remotizzazione dei dati (opzionale) il quale viene 2949.15.02 Contatore HC1500 DN 150 1 1 03.03 3743,37
posizionato a parete. 2949.17.02 Contatore HC2500 DN 200 1 1 03.03 4512,41
Cassa in ottone stampata e protetta con trattamento di verniciatura
epossidica 1566.00.22 Modulo elettronico HCS 1/100 1 1 03.03 528,87
Orologeria protetta da calotta metallica e provvista di emettitore 1566.00.32 Modulo elettronico HCS 1/1000 1 1 03.03 528,87
Reed-Switch 1567.00.12 Coppia sonde temperatura PT 500 1 1 03.03 144,77
Totalizzatore ruotabile per una facile lettura Coppia pozzetti portasonda DN 32 ÷
Filtro all’ingresso di adeguata superficie 1684.00.02 DN 65 1 1 03.03 169,23
Materiali resistenti all’usura e alla corrosione Coppia pozzetti portasonda DN 80 ÷
Installabile sul ritorno su condotte ORIZZONTALI (ORIZZONTALI e 1684.00.12 1 1 03.03 196,83
VERTICALI per versione woltmann). DN 125
1684.00.22 Coppia pozzetti portasonda DN 150 1 1 03.03 228,05
• Temperatura operativa max 90 °C / 130 °C serie woltmann ÷ DN 200
• Pressione nominale (PN) 16 Bar
• Lunghezza cavo Reed 3m
• Durata batteria: 10 anni (batteria sostituibile). Su richiesta fornibile Installabile sul ritorno su condotte ORIZZONTALI (ORIZZONTALI e VERTICALI
alimentatore esterno cod. 3585.00.X0 per versione woltmann).
• Dimensioni elettronica (lxhxp): 150x130x35 mm Componenti del kit forniti in confezioni separate.
• Sonde PT500 ø 6mm - lunghezza cavo 3m - montaggio asciutto
• Kit contatore composto da:
• Contatore volumetrico getto multiplo/woltmann (a seconda del Listino prezzi
modello);
• Coppia di raccordi (solo versioni filettate);
• Elettronica HC-S; Caratteristiche:
• Coppia di sonde temperatura;
• Coppia di pozzetti portasonda.
