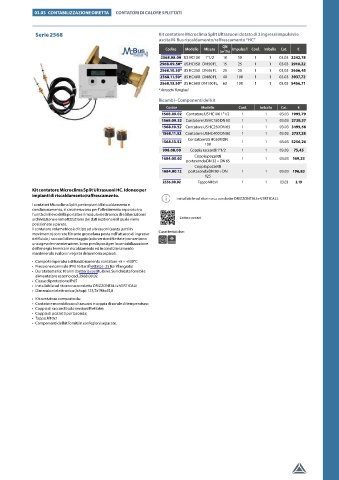

Page 149 - RBM - LISTINO 2024

03.03 contaBilizzazione diretta contatori di calore splittati 119

Serie 2568 Kit contatore Microclima Split Ultrasuoni dotato di 2 ingressi impulsivi e
uscita M-Bus riscaldamento/raffrescamento “HC”
QN
Codice Modello Misura Impulso/l Conf. Imballo Cat. €
(m³/h)
2568.08.00 US HC100 1”1/2 10 10 1 1 03.03 2242,78
2568.09.50* US HC150 DN 50 FL 15 25 1 1 03.03 2910,22
2568.10.50* US HC250 DN 65 FL 25 25 1 1 03.03 3666,45
2568.11.50* US HC400 DN 80 FL 40 100 1 1 03.03 3937,72
2568.13.50* US HC600 DN 100 FL 60 100 1 1 03.03 5456,71
* Attacchi flangiati
Ricambi - Componenti del kit
Codice Modello Conf. Imballo Cat. €
1568.09.02 Contatore US HC100 1”1/2 1 1 03.03 1995,79
1568.09.52 Contatore US HC150 DN 50 1 1 03.03 2739,37
1568.10.52 Contatore US HC250 DN 65 1 1 03.03 3495,58
1568.11.52 Contatore US HC400 DN 80 1 1 03.03 3737,28
Contatore US HC600 DN
1568.13.52 1 1 03.03 5256,26
100
998.08.00 Coppia raccordi 1”1/2 1 1 03.03 75,45
Coppia pozzetti
1684.00.02 1 1 03.03 169,23
portasonda DN 32 ÷ DN 65
Coppia pozzetti
1684.00.12 portasonda DN 80 ÷ DN 1 1 03.03 196,83
125
2556.00.02 Tappo M10x1 1 1 03.03 3,19
Kit contatore microclima split ultrasuoni Hc. idoneo per
impianti di riscaldamento/raffrescamento.
Installabile sul ritorno su condotte ORIZZONTALI e VERTICALI.
I contatori Microclima Split, per impianti di riscaldamento e
condizionamento, si caratterizzano per l’allestimento separato tra
l’unità di rilievo della portata e il modulo elettronico di elaborazione/
archiviazione e remotizzazione dei dati (opzionale) il quale viene Listino prezzi
posizionato a parete.
Il contatore volumetrico è di tipo ad ultrasuoni (senza parti in
movimento) con rete filtrante grossolana posta nell’attacco di ingresso Caratteristiche:
del fluido, i raccordi di montaggio (solo versioni filettate) consentono
una agevole manutenzione. Sono predisposti per la contabilizzazione
dell’energia termica in riscaldamento ed in condizionamento
mantenendo i valori in registri di memoria separati.
• Campo temperatura di funzionamento contatore +5 ÷ +130°C
• Pressione nominale (PN) 16 Bar (filettato) - 25 Bar (flangiato)
• Durata batteria: 10 anni (batteria sostituibile). Su richiesta fornibile
alimentatore esterno cod. 2968.00.02
• Classe di protezione IP 65
• Installabile sul ritorno su condotte ORIZZONTALI e VERTICALI
• Dimensioni elettronica (lxhxp): 123,7x198x45,8
• Kit contatore composto da:
• Contatore monoblocco ultrasuoni e coppia di sonde di temperatura;
• Coppia di raccordi (solo versioni filettate);
• Coppia di pozzetti portasonda;
• Tappo M10x1
• Componenti del kit forniti in confezioni separate.
