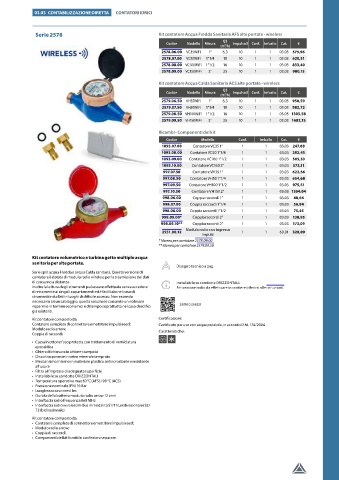

Page 155 - RBM - LISTINO 2024

03.03 contaBilizzazione diretta contatori idrici 125

Serie 2578 Kit contatore Acqua Fredda Sanitaria AFS alte portate - wireless
Q3
Codice Modello Misura Impulso/l Conf. Imballo Cat. €
(m³/h)
2578.06.00 VC35WiFi 1” 6,3 10 1 1 03.03 575,96
2578.07.00 VC50WiFi 1”1/4 10 10 1 1 03.03 620,51
2578.08.00 VC100WiFi 1”1/2 16 10 1 1 03.03 833,40
2578.09.00 VC150WiFi 2” 25 10 1 1 03.03 900,15

Kit contatore Acqua Calda Sanitaria ACS alte portate - wireless
Q3
Codice Modello Misura Impulso/l Conf. Imballo Cat. €
(m³/h)
2579.06.50 VH35WiFi 1” 6,3 10 1 1 03.03 950,59
2579.07.50 VH50WiFi 1”1/4 10 10 1 1 03.03 982,72
2579.08.50 VH100WiFi 1”1/2 16 10 1 1 03.03 1303,58
2579.09.50 VH150WiFi 2” 25 10 1 1 03.03 1682,15
Ricambi - Componenti del kit
Codice Modello Conf. Imballo Cat. €
1093.07.00 Contatore VC35 1” 1 1 03.03 247,88
1093.08.00 Contatore VC50 1”1/4 1 1 03.03 292,45
1093.09.00 Contatore VC100 1”1/2 1 1 03.03 505,33
1093.10.00 Contatore VC150 2” 1 1 03.03 572,11
997.07.50 Contatore VH35 1” 1 1 03.03 622,56
997.08.50 Contatore VH50 1”1/4 1 1 03.03 654,68
997.09.50 Contatore VH100 1”1/2 1 1 03.03 975,51
997.10.50 Contatore VH150 2” 1 1 03.03 1354,04
998.06.00 Coppia raccordi 1” 1 1 03.03 40,66
998.07.00 Coppia raccordi 1”1/4 1 1 03.03 56,84
998.08.00 Coppia raccordi 1”1/2 1 1 03.03 75,45
998.09.00* Coppia raccordi 2” 1 1 03.03 138,95
998.09.10** Coppia raccordi 2” 1 1 03.03 173,09
Modulo radio con ingresso
2551.00.12 1 1 60.01 328,09
impulsi
* Idoneo per contatore 2578.09.00
** Idoneo per contatore 2579.09.50
Kit contatore volumetrico a turbina getto multiplo acqua
sanitaria per alte portate.
Disegno tecnico a pag.
Serie split acqua Fredda e acqua Calda sanitaria. Questa versione di
contatore è dotata di modulo radio wireless per la trasmissione dei dati
di consumo a distanza. Installabile su condotte ORIZZONTALI.
Inoltre la lettura degli strumenti può essere effettuata senza accedere Attivazione radio da effettuare in cantiere (riferirsi alle istruzioni).
direttamente ai singoli appartamenti ed è facilitata nel caso di
strumenti installati in luoghi di difficile accesso. Non essendo
necessario alcun cablaggio, questa soluzione consente un notevole
risparmio in termini economici e di tempo soprattutto nel caso di edifici Listino prezzi
già esistenti.
Kit contatore composto da: Certificazioni:
Contatore completo di connettore emettitore impulsi reed; Certificato per uso con acqua potabile, in accordo D.M. 174/2004
Modulo radio arrow; Caratteristiche:
Coppia di raccordi.
• Cassa in ottone fuso protetta con trattamento di verniciatura
epossidica
• Ghiera di chiusura in ottone stampato
• Disco trasparente in vetro minerale temprato
• Meccanismo interno in materiale plastico antincrostante e resistente
all’usura
• Filtro all’ingresso di adeguata superficie
• Installabile su condotte ORIZZONTALI
• Temperatura operativa max 50 °C (AFS) / 90 °C (ACS)
• Pressione nominale (PN) 16 Bar
• Lunghezza cavo reed 1m
• Durata della batteria modulo radio arrow 12 anni
• Interfaccia radio frequenza 868 MHz
• Interfaccia radio wireless M-Bus in modalità S1/T1(unidirezionale) S2/
T2 (bidirezionale)
Kit contatore composto da:
• Contatore completo di connettore emettitore impulsi reed;
• Modulo radio arrow;
• Coppia di raccordi.
• Componenti del kit forniti in confezioni separate.
