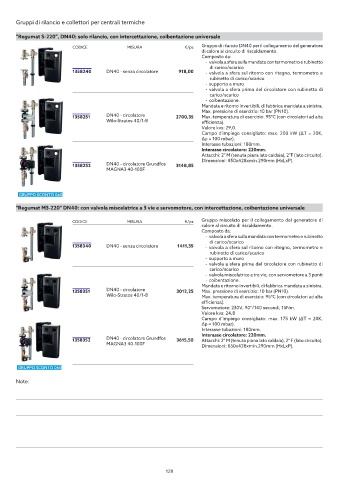

Page 130 - OVENTROP - LISTINO 05-2021

Gruppi di rilancio e collettori per centrali termiche

“Regumat S-220”, DN40: solo rilancio, con intercettazione, coibentazione universale
CODICE MISURA €/pz Gruppo di rilancio DN40 per il collegamento del generatore
di calore al circuito di riscaldamento.
Composto da:
- valvola a sfera sulla mandata con termometro e rubinetto
di carico/scarico
1358240 DN40 - senza circolatore 918,00 - valvola a sfera sul ritorno con ritegno, termometro e
rubinetto di carico/scarico
- supporto a muro
- valvola a sfera prima del circolatore con rubinetto di
carico/scarico
- coibentazione.
Mandata e ritorno invertibili, di fabbrica mandata a sinistra.
Max. pressione di esercizio: 10 bar (PN10).
1358251 DN40 - circolatore 2700,35 Max. temperatura di esercizio: 95°C (con circolatori ad alta
Wilo-Stratos 40/1-8 efficienza).
Valore kvs: 29,0.
Campo d’impiego consigliato: max. 200 kW (ΔT = 20K,
Δp = 100 mbar).
Interasse tubazioni: 180mm.
Interasse circolatore: 220mm.
Attacchi: 2” M (tenuta piana lato caldaia), 2”F (lato circuito).
Dimensioni: 850x428xmin.290mm (HxLxP).
1358252 DN40 - circolatore Grundfos 3148,85
MAGNA3 40-100F

GRUPPO SCONTO 060

“Regumat M3-220” DN40: con valvola miscelatrice a 3 vie e servomotore, con intercettazione, coibentazione universale

Gruppo miscelato per il collegamento del generatore di
CODICE MISURA €/pz
calore al circuito di riscaldamento.
Composto da:
- valvola a sfera sulla mandata con termometro e rubinetto
di carico/scarico
1358340 DN40 - senza circolatore 1411,35 - valvola a sfera sul ritorno con ritegno, termometro e
rubinetto di carico/scarico
- supporto a muro
- valvola a sfera prima del circolatore con rubinetto di
carico/scarico
- valvola miscelatrice a tre vie, con servomotore a 3 punti
- coibentazione.
Mandata e ritorno invertibili, di fabbrica mandata a sinistra.
1358351 DN40 - circolatore 3012,25 Max. pressione di esercizio: 10 bar (PN10).
Wilo-Stratos 40/1-8 Max. temperatura di esercizio: 95°C (con circolatori ad alta
efficienza).
Servomotore: 230V, 90°/140 secondi, 15Nm.
Valore kvs: 24,8
Campo d’impiego consigliato: max. 175 kW (ΔT = 20K,
Δp = 100 mbar).
Interasse tubazioni: 180mm.
Interasse circolatore: 220mm.
1358352 DN40 - circolatore Grundfos 3615,50 Attacchi: 2” M (tenuta piana lato caldaia), 2” F (lato circuito).
MAGNA3 40-100F Dimensioni: 850x428xmin.290mm (HxLxP).

GRUPPO SCONTO 060

Note:
