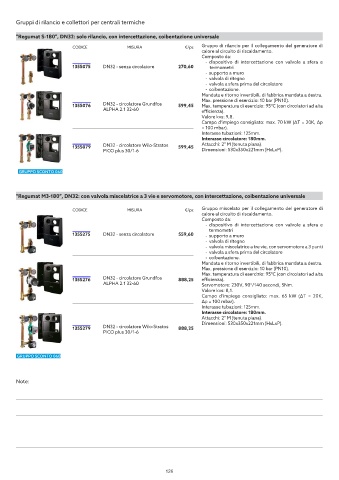

Page 128 - OVENTROP - LISTINO 05-2021

Gruppi di rilancio e collettori per centrali termiche

“Regumat S-180”, DN32: solo rilancio, con intercettazione, coibentazione universale
CODICE MISURA €/pz Gruppo di rilancio per il collegamento del generatore di
calore al circuito di riscaldamento.
Composto da:
- dispositivo di intercettazione con valvole a sfera e
1355075 DN32 - senza circolatore 270,60 termometri
- supporto a muro
- valvola di ritegno
- valvola a sfera prima del circolatore
- coibentazione.
Mandata e ritorno invertibili, di fabbrica mandata a destra.
Max. pressione di esercizio: 10 bar (PN10).
1355076 DN32 - circolatore Grundfos 599,45 Max. temperatura di esercizio: 95°C (con circolatori ad alta
ALPHA 2.1 32-60
efficienza).
Valore kvs: 9,8.
Campo d’impiego consigliato: max. 70 kW (ΔT = 20K, Δp
= 100 mbar).
Interasse tubazioni: 125mm.
Interasse circolatore: 180mm.
1355079 DN32 - circolatore Wilo-Stratos 599,45 Attacchi: 2” M (tenuta piana).
PICO plus 30/1-6 Dimensioni: 530x350x221mm (HxLxP).

GRUPPO SCONTO 060

“Regumat M3-180”, DN32: con valvola miscelatrice a 3 vie e servomotore, con intercettazione, coibentazione universale

CODICE MISURA €/pz Gruppo miscelato per il collegamento del generatore di
calore al circuito di riscaldamento.
Composto da:
- dispositivo di intercettazione con valvole a sfera e
termometri
1355275 DN32 - senza circolatore 559,60 - supporto a muro
- valvola di ritegno
- valvola miscelatrice a tre vie, con servomotore a 3 punti
- valvola a sfera prima del circolatore
- coibentazione.
Mandata e ritorno invertibili, di fabbrica mandata a destra.
Max. pressione di esercizio: 10 bar (PN10).
Max. temperatura di esercizio: 95°C (con circolatori ad alta
1355276 DN32 - circolatore Grundfos 888,25 efficienza).
ALPHA 2.1 32-60 Servomotore: 230V, 90°/140 secondi, 5Nm.
Valore kvs: 8,1.
Campo d’impiego consigliato: max. 65 kW (ΔT = 20K,
Δp = 100 mbar).
Interasse tubazioni: 125mm.
Interasse circolatore: 180mm.
Attacchi: 2” M (tenuta piana).
Dimensioni: 530x350x221mm (HxLxP).
1355279 DN32 - circolatore Wilo-Stratos 888,25
PICO plus 30/1-6

GRUPPO SCONTO 060

Note:

144
126
