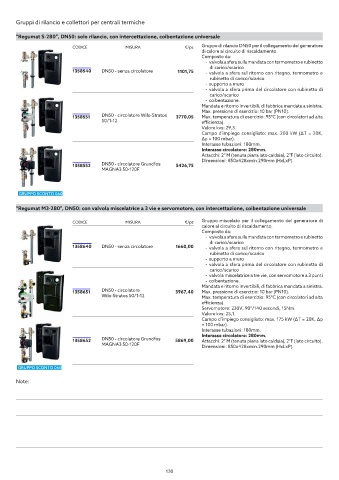

Gruppi di rilancio e collettori per centrali termiche

“Regumat S-280”, DN50: solo rilancio, con intercettazione, coibentazione universale
CODICE MISURA €/pz Gruppo di rilancio DN50 per il collegamento del generatore
di calore al circuito di riscaldamento.
Composto da:
- valvola a sfera sulla mandata con termometro e rubinetto
di carico/scarico
1358540 DN50 - senza circolatore 1101,75 - valvola a sfera sul ritorno con ritegno, termometro e
rubinetto di carico/scarico
- supporto a muro
- valvola a sfera prima del circolatore con rubinetto di
carico/scarico
- coibentazione.
Mandata e ritorno invertibili, di fabbrica mandata a sinistra.
Max. pressione di esercizio: 10 bar (PN10).
1358551 DN50 - circolatore Wilo-Stratos 3770,05 Max. temperatura di esercizio: 95°C (con circolatori ad alta
50/1-12 efficienza).
Valore kvs: 29,3.
Campo d’impiego consigliato: max. 200 kW (ΔT = 20K,
Δp = 100 mbar).
Interasse tubazioni: 180mm.
Interasse circolatore: 280mm.
Attacchi: 2” M (tenuta piana lato caldaia), 2”F (lato circuito).
Dimensioni: 850x428xmin.290mm (HxLxP).
1358552 DN50 - circolatore Grundfos 5426,75
MAGNA3 50-120F

GRUPPO SCONTO 060

“Regumat M3-280”, DN50: con valvola miscelatrice a 3 vie e servomotore, con intercettazione, coibentazione universale

Gruppo miscelato per il collegamento del generatore di
CODICE MISURA €/pz
calore al circuito di riscaldamento.
Composto da:
- valvola a sfera sulla mandata con termometro e rubinetto
di carico/scarico
1358640 DN50 - senza circolatore 1660,00 - valvola a sfera sul ritorno con ritegno, termometro e
rubinetto di carico/scarico
- supporto a muro
- valvola a sfera prima del circolatore con rubinetto di
carico/scarico
- valvola miscelatrice a tre vie, con servomotore a 3 punti
- coibentazione.
Mandata e ritorno invertibili, di fabbrica mandata a sinistra.
1358651 DN50 - circolatore 3967,40 Max. pressione di esercizio: 10 bar (PN10).
Wilo-Stratos 50/1-12 Max. temperatura di esercizio: 95°C (con circolatori ad alta
efficienza).
Servomotore: 230V, 90°/140 secondi, 15Nm.
Valore kvs: 25,1.
Campo d’impiego consigliato: max. 175 kW (ΔT = 20K, Δp
= 100 mbar).
Interasse tubazioni: 180mm.
Interasse circolatore: 280mm.
1358652 DN50 - circolatore Grundfos 5869,00 Attacchi: 2” M (tenuta piana lato caldaia), 2”F (lato circuito).
MAGNA3 50-120F Dimensioni: 850x428xmin.290mm (HxLxP).

GRUPPO SCONTO 060
