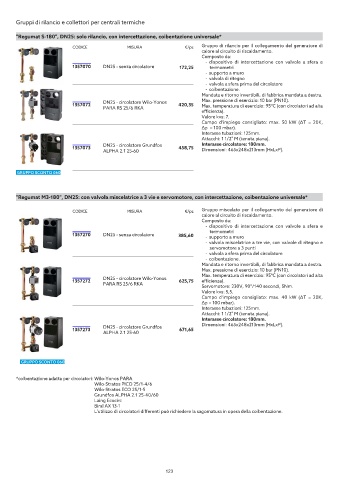

Page 125 - OVENTROP - LISTINO 05-2021

Gruppi di rilancio e collettori per centrali termiche

“Regumat S-180”, DN25: solo rilancio, con intercettazione, coibentazione universale*
CODICE MISURA €/pz Gruppo di rilancio per il collegamento del generatore di
calore al circuito di riscaldamento.
Composto da:
- dispositivo di intercettazione con valvole a sfera e
1357070 DN25 - senza circolatore 172,25 termometri
- supporto a muro
- valvola di ritegno
- valvola a sfera prima del circolatore
- coibentazione.
Mandata e ritorno invertibili, di fabbrica mandata a destra.
DN25 - circolatore Wilo-Yonos Max. pressione di esercizio: 10 bar (PN10).
1357072 420,35 Max. temperatura di esercizio: 95°C (con circolatori ad alta
PARA RS 25/6 RKA
efficienza).
Valore kvs: 7.
Campo d’impiego consigliato: max. 50 kW (ΔT = 20K,
Δp = 100 mbar).
Interasse tubazioni: 125mm.
Attacchi: 1 1/2” M (tenuta piana).
DN25 - circolatore Grundfos Interasse circolatore: 180mm.
1357073 458,75
ALPHA 2.1 25-60 Dimensioni: 465x248x213mm (HxLxP).

GRUPPO SCONTO 060

“Regumat M3-180”, DN25: con valvola miscelatrice a 3 vie e servomotore, con intercettazione, coibentazione universale*

Gruppo miscelato per il collegamento del generatore di
CODICE MISURA €/pz
calore al circuito di riscaldamento.
Composto da:
- dispositivo di intercettazione con valvole a sfera e
termometri
1357270 DN25 - senza circolatore 385,60 - supporto a muro
- valvola miscelatrice a tre vie, con valvole di ritegno e
servomotore a 3 punti
- valvola a sfera prima del circolatore
- coibentazione.
Mandata e ritorno invertibili, di fabbrica mandata a destra.
Max. pressione di esercizio: 10 bar (PN10).
Max. temperatura di esercizio: 95°C (con circolatori ad alta
DN25 - circolatore Wilo-Yonos
1357272 625,75 efficienza).
PARA RS 25/6 RKA
Servomotore: 230V, 90°/140 secondi, 5Nm.
Valore kvs: 5,5.
Campo d’impiego consigliato: max. 40 kW (ΔT = 20K,
Δp = 100 mbar).
Interasse tubazioni: 125mm.
Attacchi: 1 1/2” M (tenuta piana).
Interasse circolatore: 180mm.
Dimensioni: 465x248x213mm (HxLxP).
DN25 - circolatore Grundfos
1357273 671,65
ALPHA 2.1 25-60

GRUPPO SCONTO 060

*coibentazione adatta per circolatori: Wilo-Yonos PARA
Wilo-Stratos PICO 25/1-4/6
Wilo-Stratos ECO 25/1-5
Grundfos ALPHA 2.1 25-40/60
Laing Ecocirc
Biral AX 13-1
L’utilizzo di circolatori differenti può richiedere la sagomatura in opera della coibentazione.
