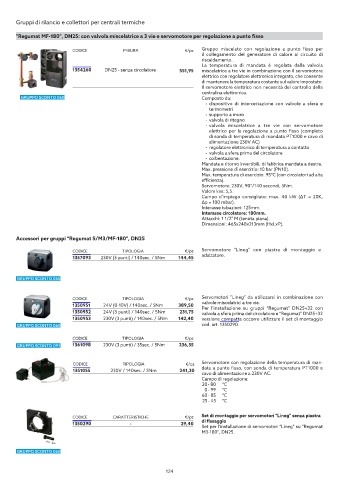

Page 126 - OVENTROP - LISTINO 05-2021

Gruppi di rilancio e collettori per centrali termiche

“Regumat MF-180”, DN25: con valvola miscelatrice a 3 vie e servomotore per regolazione a punto fisso
Gruppo miscelato con regolazione a punto fisso per
CODICE MISURA €/pz
il collegamento del generatore di calore al circuito di
riscaldamento.
La temperatura di mandata è regolata dalla valvola
1354260 DN25 - senza circolatore 551,95 miscelatrice a tre vie in combinazione con il servomotore
elettrico con regolatore elettronico integrato, che consente
di mantenere la temperatura costante sul valore impostato.
Il servomotore elettrico non necessità del controllo della
centralina elettronica.
GRUPPO SCONTO 060 Composto da:
- dispositivo di intercettazione con valvole a sfera e
termometri
- supporto a muro
- valvola di ritegno
- valvola miscelatrice a tre vie con servomotore
elettrico per la regolazione a punto fisso (completo
di sonda di temperatura di mandata PT1000 e cavo di
alimentazione 230V AC)
- regolatore elettronico di temperatura a contatto
- valvola a sfera prima del circolatore
- coibentazione.
Mandata e ritorno invertibili, di fabbrica mandata a destra.
Max. pressione di esercizio: 10 bar (PN10).
Max. temperatura di esercizio: 95°C (con circolatori ad alta
efficienza).
Servomotore: 230V, 90°/140 secondi, 5Nm.
Valore kvs: 5,5.
Campo d’impiego consigliato: max. 40 kW (ΔT = 20K,
Δp = 100 mbar).
Interasse tubazioni: 125mm.
Interasse circolatore: 180mm.
Attacchi: 1 1/2” M (tenuta piana).
Dimensioni: 465x248x213mm (HxLxP).

Accessori per gruppi “Regumat S/M3/MF-180”, DN25
Servomotore “Lineg” con piastra di montaggio e
CODICE TIPOLOGIA €/pz
adattatore.
1357093 230V (3 punti) / 140sec. / 5Nm 144,45

GRUPPO SCONTO 060

CODICE TIPOLOGIA €/pz Servomotori “Lineg” da utilizzarsi in combinazione con
valvole miscelatrici a tre vie.
1350951 24V (0-10V) / 140sec. / 5Nm 389,50
Per l’installazione su gruppi “Regumat” DN25÷32 con
1350952 24V (3 punti) / 140sec. / 5Nm 231,75 valvola a sfera prima del circolatore e “Regumat” DN25÷32
1350953 230V (3 punti) / 140sec. / 5Nm 142,40 versione compatta occorre utilizzare il set di montaggio
GRUPPO SCONTO 060 cod. art. 1350290.

CODICE TIPOLOGIA €/pz
GRUPPO SCONTO 091 1361098 230V (3 punti) / 35sec. / 5Nm 236,35

CODICE TIPOLOGIA €/pz Servomotore con regolazione della temperatura di man-
data a punto fisso, con sonda di temperatura PT1000 e
1351055 230V / 140sec. / 5Nm 241,20
cavo di alimentazione a 230V AC.
Campo di regolazione:
20 - 80 °C
0 - 99 °C
60 - 85 °C
25 - 45 °C

Set di montaggio per servomotori “Lineg” senza piastra
CODICE CARATTERISTICHE €/pz
di fissaggio
1350290 - 29,40
Set per l’installazione di servomotori “Lineg” su “Regumat
M3-180”, DN25.

GRUPPO SCONTO 060
