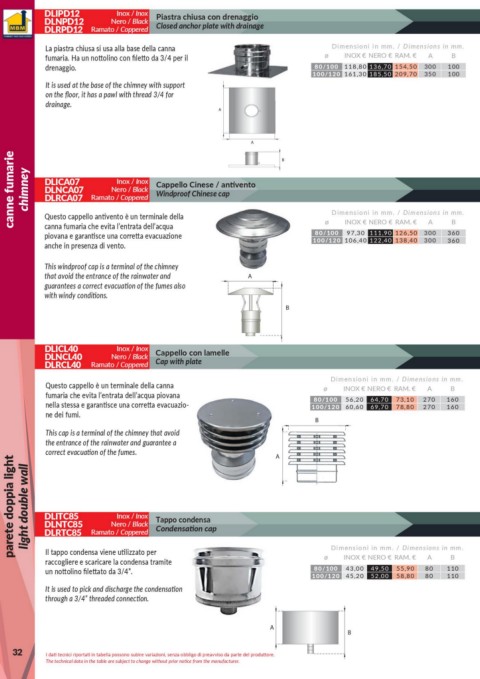

Page 34 - MBM - CATALISTINO 21

DLIPD12 Inox / Inox Piastra chiusa con drenaggio
DLNPD12 Nero / Black
ROSTON
DLRPD12 Ramato / Coppered Closed anchor plate with drainage
La piastra chiusa si usa alla base della canna Dimensioni in mm. / Dimensions in mm.
fumaria. Ha un nottolino con filetto da 3/4 per il ø INOX € NERO € RAM. € A B
drenaggio. 80/100 118,80 136,70 154,50 300 100
100/120 161,30 185,50 209,70 350 100
It is used at the base of the chimney with support
on the floor, it has a pawl with thread 3/4 for
drainage.
A

A B
canne fumarie chimney DLICA07 Ramato / Coppered Cappello Cinese / antivento Dimensioni in mm. / Dimensions in mm.

Inox / Inox
DLNCA07
ROSCOM
Nero / Black
Windproof Chinese cap
DLRCA07
Questo cappello antivento è un terminale della
ø
A
B
canna fumaria che evita l’entrata dell’acqua
80/100
97,30 111,90 126,50
piovana e garantisce una corretta evacuazione 100/120 INOX € NERO € RAM. € 300 360
300
106,40 122,40 138,40
360
anche in presenza di vento.
This windproof cap is a terminal of the chimney
that avoid the entrance of the rainwater and A
guarantees a correct evacuation of the fumes also
with windy conditions.
B

DLICL40 Inox / Inox
DLNCL40 Nero / Black Cappello con lamelle
SPRE41
DLRCL40 Ramato / Coppered Cap with plate
Dimensioni in mm. / Dimensions in mm.
Questo cappello è un terminale della canna ø INOX € NERO € RAM. € A B
fumaria che evita l’entrata dell’acqua piovana 80/100 56,20 64,70 73,10 270 160
nella stessa e garantisce una corretta evacuazio- 100/120 60,60 69,70 78,80 270 160
ne dei fumi.
B
This cap is a terminal of the chimney that avoid
the entrance of the rainwater and guarantee a
correct evacuation of the fumes. A
parete doppia light light double wall DLITC85 Ramato / Coppered Tappo condensa

Inox / Inox
DLNTC85
Nero / Black
Condensation cap
DLRTC85
Il tappo condensa viene utilizzato per
A
B
INOX € NERO € RAM. €
raccogliere e scaricare la condensa tramite ø Dimensioni in mm. / Dimensions in mm.
un nottolino filettato da 3/4”. 80/100 43,00 49,50 55,90 80 110
100/120 45,20 52,00 58,80 80 110
It is used to pick and discharge the condensation
through a 3/4” threaded connection.

A
B
32 I dati tecnici riportati in tabella possono subire variazioni, senza obbligo di preavviso da parte del produttore.
The technical data in the table are subject to change without prior notice from the manufacturer.
