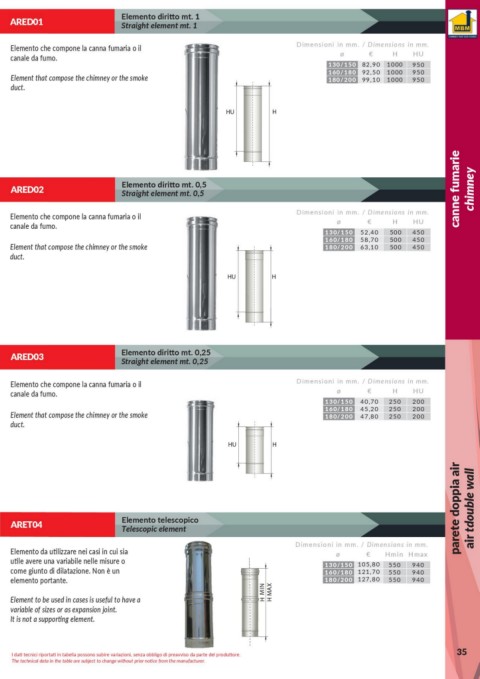

Page 37 - MBM - CATALISTINO 21

ARED01 Elemento diritto mt. 1
ROSTON
Straight element mt. 1
Elemento che compone la canna fumaria o il Dimensioni in mm. / Dimensions in mm.
canale da fumo. ø € H HU
130/150 82,90 1000 950
160/180 92,50 1000 950
Element that compose the chimney or the smoke 180/200 99,10 1000 950
duct.

HU H

Elemento diritto mt. 0,5
ARED02
ROSCOM Straight element mt. 0,5 canne fumarie chimney

Elemento che compone la canna fumaria o il Dimensioni in mm. / Dimensions in mm.
HU
€
ø
H
canale da fumo.
130/150 52,40 500 450
160/180 58,70 500 450
Element that compose the chimney or the smoke 180/200 63,10 500 450
duct.
HU H

ARED03 Elemento diritto mt. 0,25
SPRE41
Straight element mt. 0,25

Elemento che compone la canna fumaria o il Dimensioni in mm. / Dimensions in mm.
canale da fumo. ø € H HU
130/150 40,70 250 200
160/180 45,20 250 200
Element that compose the chimney or the smoke 180/200 47,80 250 200
duct.

HU H

parete doppia air air tdouble wall

ARET04 Elemento telescopico
RCR-CH
Telescopic element
Dimensioni in mm. / Dimensions in mm.
Elemento da utilizzare nei casi in cui sia ø € Hmin Hmax
utile avere una variabile nelle misure o 130/150 105,80 550 940
come giunto di dilatazione. Non è un 160/180 121,70 550 940
elemento portante. 180/200 127,80 550 940
N
I
M H MAX
Element to be used in cases is useful to have a H
variable of sizes or as expansion joint.
It is not a supporting element.

35
I dati tecnici riportati in tabella possono subire variazioni, senza obbligo di preavviso da parte del produttore.
The technical data in the table are subject to change without prior notice from the manufacturer.
PARETE SEMPLICE
