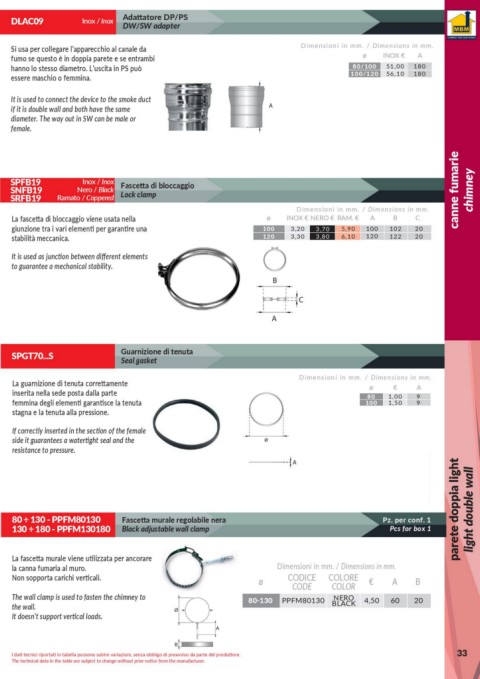

Page 35 - MBM - CATALISTINO 21

DLAC09 Inox / Inox Adattatore DP/PS
ROSCOM
DW/SW adapter

Si usa per collegare l’apparecchio al canale da Dimensioni in mm. / Dimensions in mm.
fumo se questo è in doppia parete e se entrambi ø INOX € A
hanno lo stesso diametro. L’uscita in PS può 80/100 51,00 180
essere maschio o femmina. 100/120 56,10 180

It is used to connect the device to the smoke duct
if it is double wall and both have the same A
diameter. The way out in SW can be male or
female.

SPFB19 Inox / Inox Fascetta di bloccaggio
SNFB19 Nero / Black canne fumarie chimney
SRFB19 Ramato / Coppered Lock clamp
Dimensioni in mm. / Dimensions in mm.
La fascetta di bloccaggio viene usata nella ø INOX € NERO € RAM. € A B C
giunzione tra i vari elementi per garantire una 100 3,20 3,70 5,90 100 102 20
stabilità meccanica. 120 3,30 3,80 6,10 120 122 20

It is used as junction between different elements
to guarantee a mechanical stability.

B

C
B
A
C
A
SPGT70...S Guarnizione di tenuta
Seal gasket

Dimensioni in mm. / Dimensions in mm.
La guarnizione di tenuta correttamente ø € A
inserita nella sede posta dalla parte 80 1,00 9
femmina degli elementi garantisce la tenuta 100 1,50 9
stagna e la tenuta alla pressione. 130

If correctly inserted in the section of the female
side it guarantees a watertight seal and the ø
resistance to pressure.
parete doppia light light double wall
A

80 ÷ 130 - PPFM80130 Fascetta murale regolabile nera Pz. per conf. 1
130 ÷ 180 - PPFM130180 Black adjustable wall clamp Pcs for box 1

La fascetta murale viene utilizzata per ancorare
la canna fumaria al muro. Dimensioni in mm. / Dimensions in mm.
Non sopporta carichi verticali. ø CODICE COLORE € A B
CODE
COLOR
The wall clamp is used to fasten the chimney to 80-130 PPFM80130 NERO 4,50 60 20
the wall. Ø BLACK
It doesn’t support vertical loads.
A
B
I dati tecnici riportati in tabella possono subire variazioni, senza obbligo di preavviso da parte del produttore. 33
The technical data in the table are subject to change without prior notice from the manufacturer.
