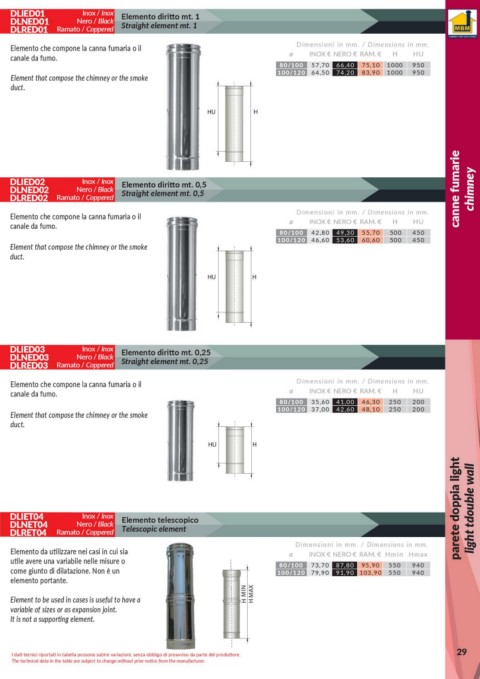

Page 31 - MBM - CATALISTINO 21

DLIED01 Inox / Inox Elemento diritto mt. 1
ROSTON
DLNED01 Nero / Black
DLRED01 Ramato / Coppered Straight element mt. 1
Elemento che compone la canna fumaria o il Dimensioni in mm. / Dimensions in mm.
canale da fumo. ø INOX € NERO € RAM. € H HU
80/100 57,70 66,40 75,10 1000 950
100/120 64,50 74,20 83,90 1000 950
Element that compose the chimney or the smoke
duct.

HU H

DLIED02 Inox / Inox Elemento diritto mt. 0,5
DLNED02 Nero / Black Straight element mt. 0,5 canne fumarie chimney
ROSCOM
DLRED02 Ramato / Coppered

Elemento che compone la canna fumaria o il ø Dimensioni in mm. / Dimensions in mm.
HU
H
INOX € NERO € RAM. €
canale da fumo.
80/100 42,80 49,30 55,70 500 450
100/120 46,60 53,60 60,60 500 450
Element that compose the chimney or the smoke
duct.
HU H

DLIED03 Inox / Inox Elemento diritto mt. 0,25
DLNED03 Nero / Black
SPRE41
DLRED03 Ramato / Coppered Straight element mt. 0,25

Elemento che compone la canna fumaria o il Dimensioni in mm. / Dimensions in mm.
canale da fumo. ø INOX € NERO € RAM. € H HU
80/100 35,60 41,00 46,30 250 200
100/120 37,00 42,60 48,10 250 200
Element that compose the chimney or the smoke
duct.

HU H

parete doppia light light tdouble wall

DLIET04 Inox / Inox
DLNET04 Nero / Black Elemento telescopico
RCR-CH
DLRET04 Ramato / Coppered Telescopic element
Dimensioni in mm. / Dimensions in mm.
Elemento da utilizzare nei casi in cui sia ø INOX € NERO € RAM. € Hmin Hmax
utile avere una variabile nelle misure o 80/100 73,70 87,80 95,90 550 940
come giunto di dilatazione. Non è un 100/120 79,90 91,90 103,90 550 940
elemento portante.
N
I
Element to be used in cases is useful to have a M H H MAX
variable of sizes or as expansion joint.
It is not a supporting element.

29
I dati tecnici riportati in tabella possono subire variazioni, senza obbligo di preavviso da parte del produttore.
The technical data in the table are subject to change without prior notice from the manufacturer.
