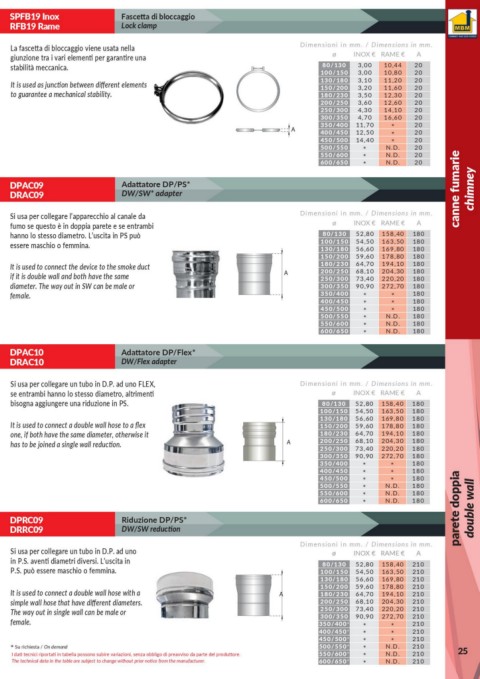

Page 27 - MBM - CATALISTINO 21

SPFB19 Inox Fascetta di bloccaggio
ROSTON
RFB19 Rame Lock clamp
La fascetta di bloccaggio viene usata nella Dimensioni in mm. / Dimensions in mm.
giunzione tra i vari elementi per garantire una ø INOX € RAME € A
stabilità meccanica. 80/130 3,00 10,44 20
100/150 3,00 10,80 20
It is used as junction between different elements 130/180 3,10 11,20 20
3,20
20
11,60
150/200
to guarantee a mechanical stability. 180/230 3,50 12,30 20
200/250 3,60 12,60 20
250/300 4,30 14,10 20
300/350 4,70 16,60 20
350/400 11,70 * 20
A 400/450 12,50 * 20
450/500 14,40 * 20
500/550 * N.D. 20
550/600 * N.D. 20
600/650 * N.D. 20
DPAC09 Adattatore DP/PS*
ROSCOM
DRAC09 DW/SW* adapter canne fumarie chimney

Si usa per collegare l’apparecchio al canale da Dimensioni in mm. / Dimensions in mm.
fumo se questo è in doppia parete e se entrambi ø INOX € RAME € A
hanno lo stesso diametro. L’uscita in PS può 80/130 52,80 158,40 180
essere maschio o femmina. 100/150 54,50 163,50 180
169,80
130/180
180
56,60
150/200 59,60 178,80 180
It is used to connect the device to the smoke duct 180/230 64,70 194,10 180
200/250
204,30
180
68,10
if it is double wall and both have the same A 250/300 73,40 220,20 180
diameter. The way out in SW can be male or 300/350 90,90 272,70 180
female. 350/400 * * 180
400/450 * * 180
450/500 * * 180
500/550 * N.D. 180
550/600 * N.D. 180
600/650 * N.D. 180
DPAC10 Adattatore DP/Flex*
SPRE41
DRAC10 DW/Flex adapter
Si usa per collegare un tubo in D.P. ad uno FLEX, Dimensioni in mm. / Dimensions in mm.
se entrambi hanno lo stesso diametro, altrimenti ø INOX € RAME € A
bisogna aggiungere una riduzione in PS. 80/130 52,80 158,40 180
100/150 54,50 163,50 180
130/180 56,60 169,80 180
It is used to connect a double wall hose to a flex 150/200 59,60 178,80 180
one, if both have the same diameter, otherwise it 180/230 64,70 194,10 180
has to be joined a single wall reduction. A 200/250 68,10 204,30 180
250/300 73,40 220,20 180
300/350 90,90 272,70 180
350/400 * * 180
400/450 * * 180
450/500 * * 180
500/550 * N.D. 180
550/600 * N.D. 180
600/650 * N.D. 180 parete doppia double wall

DPRC09 Riduzione DP/PS*
RCR-CH
DRRC09 DW/SW reduction
Dimensioni in mm. / Dimensions in mm.
Si usa per collegare un tubo in D.P. ad uno ø ø INOX € RAME €OX € RAME € A A
IN
in P.S. aventi diametri diversi. L’uscita in 80/130 52,80 158,40 210
158,40
210
52,80
80/130
P.S. può essere maschio o femmina. 100/150 54,50 163,50 210
100/150
210
54,50
163,50
56,60
130/180 56,60 169,80 210
210
169,80
130/180
150/200 59,60 178,80 210
150/200
210
178,80
59,60
It is used to connect a double wall hose with a A 180/230 64,70 194,10 210
180/230
64,70
210
194,10
simple wall hose that have different diameters. 200/250 68,10 204,30 210
200/250
210
204,30
68,10
220,20
210
250/300
73,40
The way out in single wall can be male or 250/300 73,40 220,20 210
210
210
90,90
272,70
90,90
300/350
300/350
272,70
female. 350/400350/400 + + * / / * 210210
400/450400/450 + + * / / * 210210
450/500450/500 + + * / / * 210210
-
* Su richiesta / On demand 500/550500/550 + + * / N.D. 210210 25
-
I dati tecnici riportati in tabella possono subire variazioni, senza obbligo di preavviso da parte del produttore. 550/600550/600 + + * / N.D. 210210
-
The technical data in the table are subject to change without prior notice from the manufacturer. 600/650600/650 + + * / N.D. 210210
