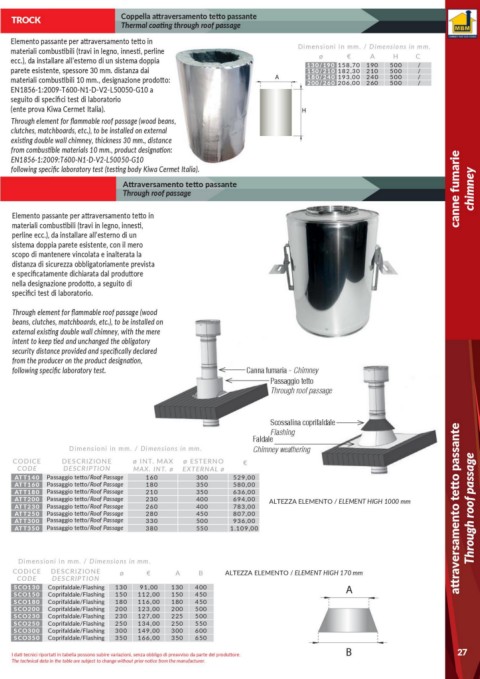

Page 29 - MBM - CATALISTINO 21

TROCK Coppella attraversamento tetto passante
Thermal coating through roof passage

Elemento passante per attraversamento tetto in
materiali combustibili (travi in legno, innesti, perline Dimensioni in mm. / Dimensions in mm.
ø
€
H
A
ecc.), da installare all’esterno di un sistema doppia 130/190 158,70 190 500 C
/
parete esistente, spessore 30 mm. distanza dai 150/210 182,30 210 500 /
materiali combustibili 10 mm., designazione prodotto: A 180/240 193,00 240 500 / /
260
200/260
500
206,00
EN1856-1:2009-T600-N1-D-V2-L50050-G10 a
seguito di specifici test di laboratorio
(ente prova Kiwa Cermet Italia). H
Through element for flammable roof passage (wood beans,
clutches, matchboards, etc.), to be installed on external
existing double wall chimney, thickness 30 mm., distance
from combustible materials 10 mm., product designation:
EN1856-1:2009:T600-N1-D-V2-L50050-G10
following specific laboratory test (testing body Kiwa Cermet Italia).
ROSTON Attraversamento tetto passante canne fumarie chimney
Through roof passage
Elemento passante per attraversamento tetto in
materiali combustibili (travi in legno, innesti,
perline ecc.), da installare all’esterno di un
sistema doppia parete esistente, con il mero
scopo di mantenere vincolata e inalterata la
distanza di sicurezza obbligatoriamente prevista
e specificatamente dichiarata dal produttore
nella designazione prodotto, a seguito di
specifici test di laboratorio.

Through element for flammable roof passage (wood
beans, clutches, matchboards, etc.), to be installed on
external existing double wall chimney, with the mere
intent to keep tied and unchanged the obligatory
security distance provided and specifically declared
from the producer on the product designation,
following specific laboratory test. Canna fumaria - Chimney
Passaggio tetto
Through roof passage

Scossalina coprifaldale
Flashing
Faldale
Dimensioni in mm. / Dimensions in mm. Chimney weathering
CODICE DESCRIZIONE ø INT. MAX ø ESTERNO €
CODE DESCRIPTION MAX. INT. ø EXTERNAL ø
ATT140 Passaggio tetto/Roof Passage 160 300 529,00
ATT160 Passaggio tetto/Roof Passage 180 350 580,00
ATT180 Passaggio tetto/Roof Passage 210 350 636,00
ATT200 Passaggio tetto/Roof Passage 230 400 694,00 ALTEZZA ELEMENTO / ELEMENT HIGH 1000 mm
ATT230 Passaggio tetto/Roof Passage 260 400 783,00 attraversamento tetto passante Through roof passage
ATT250 Passaggio tetto/Roof Passage 280 450 807,00
ATT300 Passaggio tetto/Roof Passage 330 500 936,00
ATT350 Passaggio tetto/Roof Passage 380 550 1.109,00

Dimensioni in mm. / Dimensions in mm.
CODICE DESCRIZIONE ø € A B ALTEZZA ELEMENTO / ELEMENT HIGH 170 mm
CODE DESCRIPTION
SCO130 Coprifaldale/Flashing 130 91,00 130 400 A
SCO150 Coprifaldale/Flashing 150 112,00 150 450
SCO180 Coprifaldale/Flashing 180 116,00 180 450
SCO200 Coprifaldale/Flashing 200 123,00 200 500
SCO230 Coprifaldale/Flashing 230 127,00 225 500
SCO250 Coprifaldale/Flashing 250 134,00 250 550
SCO300 Coprifaldale/Flashing 300 149,00 300 600
SCO350 Coprifaldale/Flashing 350 166,00 350 650
B 27
I dati tecnici riportati in tabella possono subire variazioni, senza obbligo di preavviso da parte del produttore.
The technical data in the table are subject to change without prior notice from the manufacturer.
