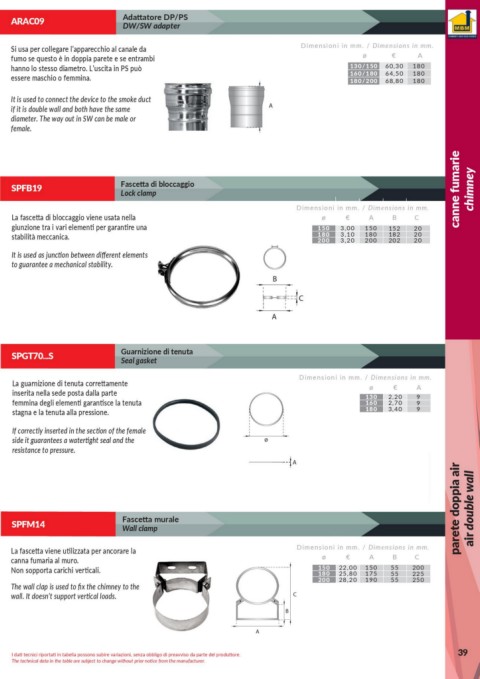

ARAC09 Adattatore DP/PS
ROSCOM
DW/SW adapter

Si usa per collegare l’apparecchio al canale da Dimensioni in mm. / Dimensions in mm.
fumo se questo è in doppia parete e se entrambi ø € A
hanno lo stesso diametro. L’uscita in PS può 130/150 60,30 180
160/180
180
64,50
essere maschio o femmina. 180/200 68,80 180
It is used to connect the device to the smoke duct
if it is double wall and both have the same A
diameter. The way out in SW can be male or
female.

SPFB19 Fascetta di bloccaggio canne fumarie chimney
Lock clamp

Dimensioni in mm. / Dimensions in mm.
La fascetta di bloccaggio viene usata nella ø € A B C
giunzione tra i vari elementi per garantire una 150 3,00 150 152 20
stabilità meccanica. 180 3,10 180 182 20
200
200
20
202
3,20
It is used as junction between different elements
to guarantee a mechanical stability.
B
C
B
A
C

A
SPGT70...S Guarnizione di tenuta
Seal gasket

Dimensioni in mm. / Dimensions in mm.
La guarnizione di tenuta correttamente ø € A
inserita nella sede posta dalla parte 130 2,20 9
femmina degli elementi garantisce la tenuta 160 2,70 9
stagna e la tenuta alla pressione. 180 3,40 9

If correctly inserted in the section of the female
side it guarantees a watertight seal and the ø
resistance to pressure.
A
parete doppia air air double wall

SPFM14 Fascetta murale
Wall clamp

La fascetta viene utilizzata per ancorare la Dimensioni in mm. / Dimensions in mm.
canna fumaria al muro. ø € A B C
Non sopporta carichi verticali. 150 22,00 150 55 200
175
225
55
25,80
180
200 28,20 190 55 250
The wall clap is used to fix the chimney to the
wall. It doesn’t support vertical loads. C
B
A
39
I dati tecnici riportati in tabella possono subire variazioni, senza obbligo di preavviso da parte del produttore.
The technical data in the table are subject to change without prior notice from the manufacturer.
