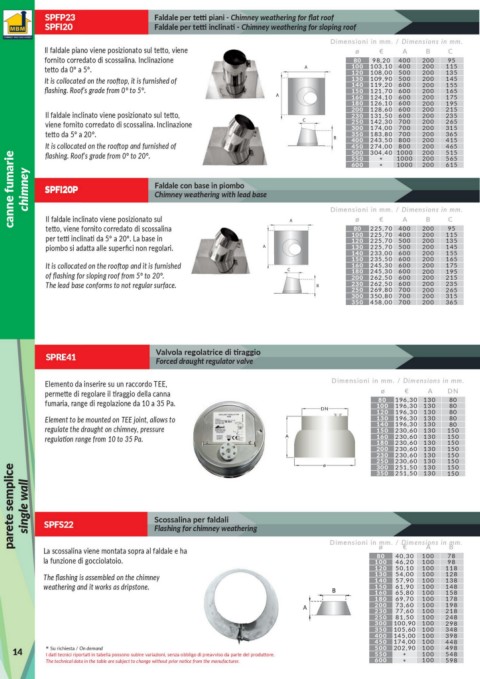

SPFP23 Faldale per tetti piani - Chimney weathering for flat roof
SPFI20 Faldale per tetti inclinati - Chimney weathering for sloping roof

Dimensioni in mm. / Dimensions in mm.
Il faldale piano viene posizionato sul tetto, viene ø € A B C
fornito corredato di scossalina. Inclinazione 80 98,20 400 200 95
tetto da 0° a 5°. A 100 103,10 400 200 115
500
108,00
200
120
135
It is collocated on the rooftop, it is furnished of 130 109,90 500 200 145
140
200
119,20
600
155
flashing. Roof’s grade from 0° to 5°. 150 121,70 600 200 165
A 160 124,10 600 200 175
180 126,10 600 200 195
Il faldale inclinato viene posizionato sul tetto, 200 128,60 600 200 215
230
200
600
131,50
235
viene fornito corredato di scossalina. Inclinazione C 250 142,30 700 200 265
315
200
174,00
300
700
tetto da 5° a 20°. B 350 183,80 700 200 365
400
415
243,50
800
200
It is collocated on the rooftop and furnished of 450 274,00 1000 200 465
800
304,40 1000
200
500
515
flashing. Roof’s grade from 0° to 20°.
canne fumarie chimney SPFI20P Faldale con base in piombo Dimensioni in mm. / Dimensions in mm.
550
200
565
*
600
200
1000
615
*
SPFI20P
Chimney weathering with lead base
Il faldale inclinato viene posizionato sul
C
ø
B
A
€
tetto, viene fornito corredato di scossalina
80
95
225,70
200
400
per tetti inclinati da 5° a 20°. La base in A 100 225,70 400 200 115
500
135
200
120
225,70
piombo si adatta alle superfici non regolari. A 130 225,70 500 200 145
140 233,00 600 200 155
150 235,50 600 200 165
It is collocated on the rooftop and it is furnished C 160 245,30 600 200 175
of flashing for sloping roof from 5° to 20°. 180 245,30 600 200 195
200
600
200
215
262,50
The lead base conforms to not regular surface. B 230 262,50 600 200 235
250 269,80 700 200 265
300 350,80 700 200 315
350 458,00 700 200 365
SPRE41 Valvola regolatrice di tiraggio
Forced draught regulator valve
Elemento da inserire su un raccordo TEE, Dimensioni in mm. / Dimensions in mm.
permette di regolare il tiraggio della canna ø € A DN
80
fumaria, range di regolazione da 10 a 35 Pa. 100 196,30 130 80
130
80
196,30
DN 120 196,30 130 80
Element to be mounted on TEE joint, allows to 130 196,30 130 80
196,30
80
140
130
regulate the draught on chimney, pressure 150 230,60 130 150
regulation range from 10 to 35 Pa. A 160 230,60 130 150
180
150
130
230,60
200 230,60 130 150
230 230,60 130 150
250 230,60 130 150
ø
251,50
130
150
300
parete semplice single wall SPFS22 Scossalina per faldali
150
251,50
130
350
Flashing for chimney weathering
B
A
ø
€
La scossalina viene montata sopra al faldale e ha Dimensioni in mm. / Dimensions in mm.
78
80
40,30
100
la funzione di gocciolatoio. 100 46,20 100 98
120 50,10 100 118
The flashing is assembled on the chimney 130 54,00 100 128
140
138
57,90
100
weathering and it works as dripstone. B B 150 61,90 100 148
158
160
100
65,80
180 69,70 100 178
A 200 73,60 100 198
230 77,60 100 218
250 81,50 100 248
300 100,90 100 298
350 105,60 100 348
400 145,00 100 398
450 174,00 100 448
Su richiesta / On demand
14 * I dati tecnici riportati in tabella possono subire variazioni, senza obbligo di preavviso da parte del produttore. 500 202,90 100 498
548
550
100
*
The technical data in the table are subject to change without prior notice from the manufacturer. 600 * 100 598
