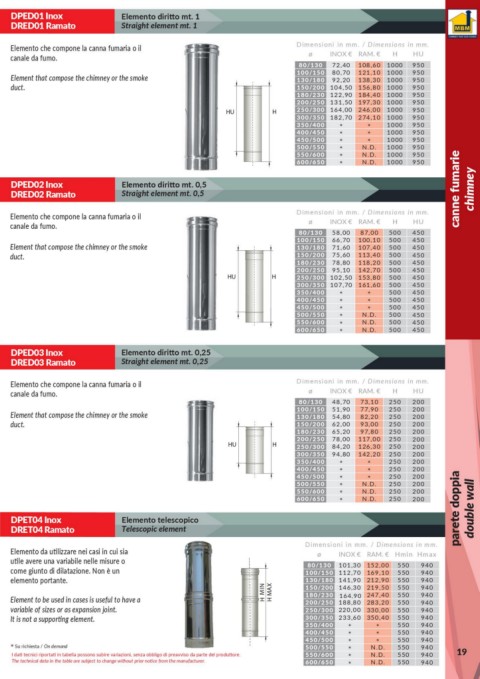

Page 21 - MBM - CATALISTINO 21

DPED01 Inox Elemento diritto mt. 1
ROSTON Straight element mt. 1
DRED01 Ramato

Elemento che compone la canna fumaria o il Dimensioni in mm. / Dimensions in mm.
canale da fumo. ø INOX € RAM. € H HU
80/130 72,40 108,60 1000 950
100/150 80,70 121,10 1000 950
Element that compose the chimney or the smoke 130/180 92,20 138,30 1000 950
duct. 150/200 104,50 156,80 1000 950
180/230 122,90 184,40 1000 950
200/250 131,50 197,30 1000 950
HU H 250/300 164,00 246,00 1000 950
300/350 182,70 274,10 1000 950
350/400 * * 1000 950
400/450 * * 1000 950
450/500 * * 1000 950
500/550 * N.D. 1000 950
550/600 * N.D. 1000 950
600/650 * N.D. 1000 950

DPED02 Inox Elemento diritto mt. 0,5 canne fumarie chimney
ROSCOM
Straight element mt. 0,5
DRED02 Ramato
Elemento che compone la canna fumaria o il Dimensioni in mm. / Dimensions in mm.
HU
H
ø
INOX € RAM. €
canale da fumo.
80/130 58,00 87,00 500 450
100/150 66,70 100,10 500 450
Element that compose the chimney or the smoke 130/180 71,60 107,40 500 450
duct. 150/200 75,60 113,40 500 450
180/230 78,80 118,20 500 450
200/250 95,10 142,70 500 450
HU H 250/300 102,50 153,80 500 450
300/350 107,70 161,60 500 450
350/400 * * 500 450
400/450 * * 500 450
450/500 * * 500 450
500/550 * N.D. 500 450
550/600 * N.D. 500 450
600/650 * N.D. 500 450
DPED03 Inox Elemento diritto mt. 0,25
SPRE41
DRED03 Ramato
Straight element mt. 0,25
Elemento che compone la canna fumaria o il Dimensioni in mm. / Dimensions in mm.
canale da fumo. ø INOX € RAM. € H HU
80/130 48,70 73,10 250 200
100/150 51,90 77,90 250 200
Element that compose the chimney or the smoke 130/180 54,80 82,20 250 200
duct. 150/200 62,00 93,00 250 200
180/230 65,20 97,80 250 200
200/250 78,00 117,00 250 200
HU H 250/300 84,20 126,30 250 200
300/350 94,80 142,20 250 200
350/400 * * 250 200
400/450 * * 250 200
450/500 * * 250 200
500/550 * N.D. 250 200
550/600 * N.D. 250 200
600/650 * N.D. 250 200

DPET04 Inox Elemento telescopico parete doppia double wall
RCR-CH
Telescopic element
DRET04 Ramato
Dimensioni in mm. / Dimensions in mm.
Elemento da utilizzare nei casi in cui sia ø INOX € RAM. € Hmin Hmax
utile avere una variabile nelle misure o 80/130 101,30 152,00 550 940
come giunto di dilatazione. Non è un 100/150 112,70 169,10 550 940
elemento portante. 130/180 141,90 212,90 550 940
N 150/200 146,30 219,50 550 940
I
M H MAX 180/230 164,90 247,40 550 940
Element to be used in cases is useful to have a H 200/250 188,80 283,20 550 940
variable of sizes or as expansion joint. 250/300 220,00 330,00 550 940
It is not a supporting element. 300/350 233,60 350,40 550 940
350/400 * * 550 940
400/450 * * 550 940
450/500 * * 550 940
* Su richiesta / On demand 500/550 * N.D. 550 940 19
I dati tecnici riportati in tabella possono subire variazioni, senza obbligo di preavviso da parte del produttore. 550/600 * N.D. 550 940
The technical data in the table are subject to change without prior notice from the manufacturer. 600/650 * N.D. 550 940
