Page 20 - MBM - CATALISTINO 21

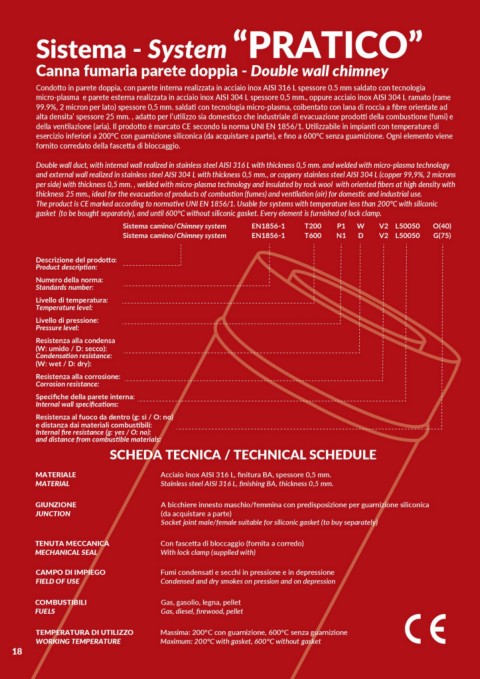

Sistema - System “PRATICO”

Canna fumaria parete doppia - Double wall chimney

Condotto in parete doppia, con parete interna realizzata in acciaio inox AISI 316 L spessore 0.5 mm saldato con tecnologia
micro-plasma e parete esterna realizzata in acciaio inox AISI 304 L spessore 0,5 mm., oppure acciaio inox AISI 304 L ramato (rame
99.9%, 2 micron per lato) spessore 0,5 mm. saldati con tecnologia micro-plasma, coibentato con lana di roccia a fibre orientate ad
alta densita’ spessore 25 mm. , adatto per l’utilizzo sia domestico che industriale di evacuazione prodotti della combustione (fumi) e
della ventilazione (aria). Il prodotto è marcato CE secondo la norma UNI EN 1856/1. Utilizzabile in impianti con temperature di
esercizio inferiori a 200°C con guarnizione siliconica (da acquistare a parte), e fino a 600°C senza guarnizione. Ogni elemento viene
fornito corredato della fascetta di bloccaggio.

Double wall duct, with internal wall realized in stainless steel AISI 316 L with thickness 0,5 mm. and welded with micro-plasma technology
and external wall realized in stainless steel AISI 304 L with thickness 0,5 mm., or coppery stainless steel AISI 304 L (copper 99,9%, 2 microns
per side) with thickness 0,5 mm. , welded with micro-plasma technology and insulated by rock wool with oriented fibers at high density with
thickness 25 mm., ideal for the evacuation of products of combustion (fumes) and ventilation (air) for domestic and industrial use.
The product is CE marked according to normative UNI EN 1856/1. Usable for systems with temperature less than 200°C with siliconic
gasket (to be bought separately), and until 600°C without siliconic gasket. Every element is furnished of lock clamp.
Sistema camino/Chimney system EN1856-1 T200 P1 W V2 L50050 O(40)
Sistema camino/Chimney system EN1856-1 T600 N1 D V2 L50050 G(75)

Descrizione del prodotto:
Product description:
Numero della norma:
Standards number:
Livello di temperatura:
Temperature level:
Livello di pressione:
Pressure level:
Resistenza alla condensa
(W: umido / D: secco): Pz. per conf. 1
Condensation resistance:
(W: wet / D: dry): Pcs for box 1
Resistenza alla corrosione:
Corrosion resistance:
Specifiche della parete interna:
Internal wall specifications:
Resistenza al fuoco da dentro (g: sì / O: no)
e distanza dai materiali combustibili:
Internal fire resistance (g: yes / O: no):
PARETE DOPPIA
and distance from combustible materials:
SCHEDA TECNICA / TECHNICAL SCHEDULE
A richiesta in ACCIAIO verniciato RAL.
Elemento diritto mt.1 cod. inox TD01 - rame TR01 Elemento diritto mt. 0,5 cod. inox TD02 - rame TR02
MATERIALE
conf. 1PZ
Elemento che compone la canna fumaria o il canale Acciaio inox AISI 316 L, finitura BA, spessore 0,5 mm. conf. 1PZ
Elemento che compone la canna fumaria o il canale da fumo.
MATERIAL
Stainless steel AISI 316 L, finishing BA, thickness 0,5 mm.
da fumo.
GIUNZIONE A bicchiere innesto maschio/femmina con predisposizione per guarnizione siliconica
RAME
RAME
INOX
INOX
JUNCTION ø H HU (da acquistare a parte) ø H HU € €
€
€
Socket joint male/female suitable for siliconic gasket (to buy separately)
83,22
80/130 1000 950 74,91 97,38 80/130 500 450 64,02 Pz. per conf. 1
Pcs for box 1
100/150 1000 950 82,36 107,06 100/150 500 450 67,95 88,33
130/180 1000 950 92,93 120,81 130/180 500 450 73,48 92,52
TENUTA MECCANICA 950 99,31 129,10 150/200 500 450 76,78 99,82
Con fascetta di bloccaggio (fornita a corredo)
150/200 1000
With lock clamp (supplied with)
MECHANICAL SEAL 950 110,09 143,12 180/225 500 450 82,46 107,20
180/225 1000
200/250 1000 950 118,82 154,48 200/250 500 450 87,21 113,37
250/300 1000 950 138,38 179,90 250/300 500 450 97,77 127,09
Fumi condensati e secchi in pressione e in depressione
CAMPO DI IMPIEGO 950 152,85 198,71 HU H 300/350 500 450 106,80 138,83
300/350 1000
FIELD OF USE 350/400 1000 950 208,52 271,07 350/400 500 450 133,43 173,46
Condensed and dry smokes on pression and on depression
HU H
400/450 1000 950 219,71 285,63 0 5 4 / 0 0 4 500 450 136,00 176,80
450/500 1000 950 236,95 308,04 450/500 500 450 144,61 188,00
COMBUSTIBILI 500/550 1000 950 266,48 - 500/550 500 450 159,40 -
Gas, gasolio, legna, pellet
FUELS 550/600 1000 950 283,73 - 550/600 500 450 168,02 -
Gas, diesel, firewood, pellet
TEMPERATURA DI UTILIZZO Massima: 200°C con guarnizione, 600°C senza guarnizione
WORKING TEMPERATURE Maximum: 200°C with gasket, 600°C without gasket
18
Elemento diritto mt.0,25 cod. inox TD03 - rame TR03 Elemento telescopico cod. inox TDET - rame TRET
Elemento che compone la canna fumaria o il canale da fumo. conf. 1PZ Elemento da utilizzare nei casi in cui sia utile avere una conf. 1PZ
