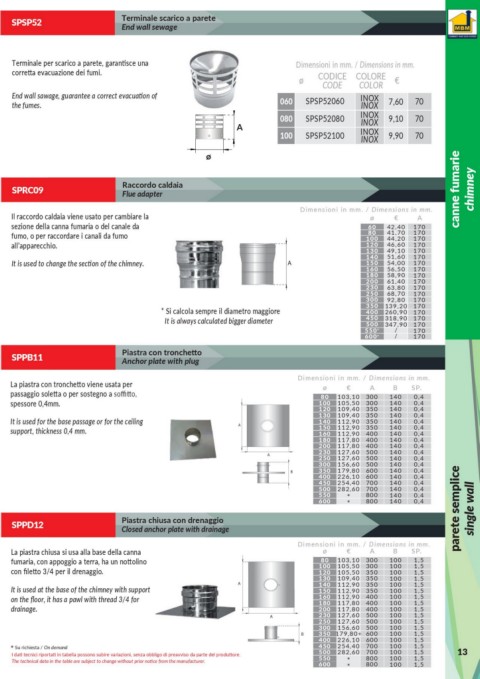

Page 15 - MBM - CATALISTINO 21

SPSC53 Terminale scarico a parete
SPSP52
End wall sewage

Terminale per scarico a parete, garantisce una Dimensioni in mm. / Dimensions in mm.
corretta evacuazione dei fumi. CODICE COLORE
ø CODE COLOR €

End wall sawage, guarantee a correct evacuation of 060 SPSP52060 INOX 70
the fumes. INOX 7,60
080 SPSP52080 INOX 9,10 70
INOX
A
100 SPSP52100 INOX 9,90 70
INOX
ø

SPRC09 Raccordo caldaia canne fumarie chimney
Flue adapter

Dimensioni in mm. / Dimensions in mm.
Il raccordo caldaia viene usato per cambiare la ø € A
sezione della canna fumaria o del canale da 60 42,40 170
80
fumo, o per raccordare i canali da fumo 100 41,70 170
170
44,20
all’apparecchio. 120 46,60 170
130 49,10 170
140 51,60 170
It is used to change the section of the chimney. A 150 54,00 170
160 56,50 170
180 58,90 170
200 61,40 170
230 63,80 170
250 68,70 170
300 92,80 170
* Si calcola sempre il diametro maggiore 350 139,20 170
400
260,90
170
It is always calculated bigger diameter 450 318,90 170
500
347,90
170
550 + / 170
600 + / 170
Piastra con tronchetto
SPPB11 Anchor plate with plug
Dimensioni in mm. / Dimensions in mm.
La piastra con tronchetto viene usata per ø € A B SP.
passaggio soletta o per sostegno a soffitto, 80 103,10 300 140 0,4
spessore 0,4mm. 100 105,50 300 140 0,4
120 109,40 350 140 0,4
130
It is used for the base passage or for the ceiling A 140 109,40 350 140 0,4
0,4
112,90
350
140
support, thickness 0,4 mm. 150 112,90 350 140 0,4
112,90
160
400
140
0,4
180 117,80 400 140 0,4
200 117,80 400 140 0,4
A 230 127,60 500 140 0,4
250 127,60 500 140 0,4
300 156,60 500 140 0,4
B 350 179,80 600 140 0,4
400 226,10 600 140 0,4
450 254,40 700 140 0,4
500 282,60 700 140 0,4
550 * 800 140 0,4
600 * 800 140 0,4 parete semplice single wall
SPPD12 Piastra chiusa con drenaggio
Closed anchor plate with drainage
Dimensioni in mm. / Dimensions in mm.
La piastra chiusa si usa alla base della canna ø € A B SP.
80
fumaria, con appoggio a terra, ha un nottolino 100 103,10 300 100 1,5
300
100
105,50
1,5
con filetto 3/4 per il drenaggio. 120 105,50 350 100 1,5
130 109,40 350 100 1,5
A 140 112,90 350 100 1,5
It is used at the base of the chimney with support 150 112,90 350 100 1,5
on the floor, it has a pawl with thread 3/4 for 160 112,90 400 100 1,5
180
1,5
100
117,80
400
drainage. 200 117,80 400 100 1,5
A 230 127,60 500 100 1,5
250 127,60 500 100 1,5
300 156,60 500 100 1,5
B 350 179,80+ 600 100 1,5
400 226,10 600 100 1,5
* Su richiesta / On demand 450 254,40 700 100 1,5 13
500
I dati tecnici riportati in tabella possono subire variazioni, senza obbligo di preavviso da parte del produttore. 550 282,60 700 100 1,5
1,5
100
800
The technical data in the table are subject to change without prior notice from the manufacturer. *
600 * 800 100 1,5
