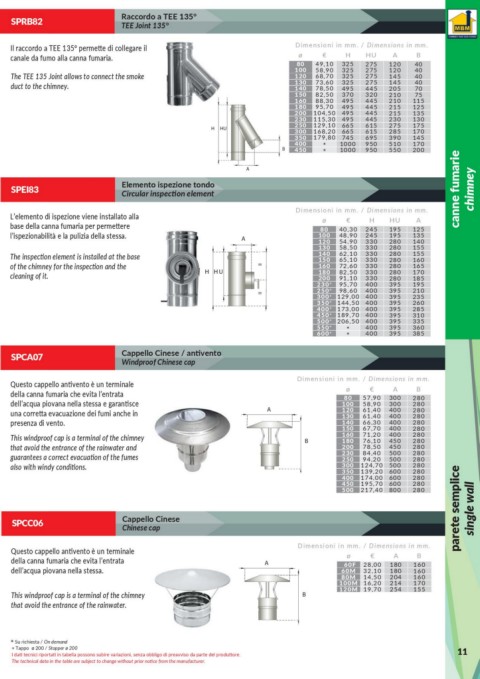

Page 13 - MBM - CATALISTINO 21

SPRB82 Raccordo a TEE 135°
TEE Joint 135°

Il raccordo a TEE 135° permette di collegare il Dimensioni in mm. / Dimensions in mm.
canale da fumo alla canna fumaria. ø € H HU A B
80 49,10 325 275 120 40
100 58,90 325 275 120 40
The TEE 135 Joint allows to connect the smoke 120 68,70 325 275 145 40
duct to the chimney. 130 73,60 325 275 145 40
205
495
445
140
70
78,50
150 82,50 370 320 210 75
160 88,30 495 445 210 115
180 95,70 495 445 215 125
200 104,50 495 445 215 135
230 115,30 495 445 230 130
250 129,10 665 615 275 175
H HU 300 168,20 665 615 285 170
350 179,80 745 695 390 145
400 * 1000 950 510 170
B 450 * 1000 950 550 200
A
Elemento ispezione tondo
SPEI83 Circular inspection element canne fumarie chimney
Dimensioni in mm. / Dimensions in mm.
L’elemento di ispezione viene installato alla ø € H HU A
base della canna fumaria per permettere 80 40,30 245 195 125
l’ispezionabilità e la pulizia della stessa. A 100 48,90 245 195 135
120
330
140
280
54,90
130 58,50 330 280 155
The inspection element is installed at the base 140 62,10 330 280 155
150
330
280
160
65,10
of the chimney for the inspection and the = 160 72,60 330 280 165
cleaning of it. H HU 180 82,50 330 280 170
200
185
280
91,10
330
230 + 95,70 400 395 195
= 250 + 98,60 400 395 210
300 + 129,00 400 395 235
350 + 144,50 400 395 260
400 + 173,00 400 395 285
450 + 189,70 400 395 310
500 + 206,50 400 395 335
550 + * 400 395 360
600 + * 400 395 385
SPCA07 Cappello Cinese / antivento
Windproof Chinese cap
Dimensioni in mm. / Dimensions in mm.
Questo cappello antivento è un terminale ø € A B
della canna fumaria che evita l’entrata 80 57,90 300 280
dell’acqua piovana nella stessa e garantisce 100 58,90 300 280
una corretta evacuazione dei fumi anche in A 120 61,40 400 280
61,40
130
400
280
presenza di vento. 140 66,30 400 280
150 67,70 400 280
This windproof cap is a terminal of the chimney B 160 71,20 400 280
76,10
180
450
280
that avoid the entrance of the rainwater and 200 78,50 450 280
500
230
84,40
guarantees a correct evacuation of the fumes 250 94,20 500 280
280
also with windy conditions. 300 124,70 500 280
139,20
280
600
350
400 174,00 600 280
450 195,70 600 280
500 217,40 800 280
SPCC06 Cappello Cinese parete semplice single wall
Chinese cap
Dimensioni in mm. / Dimensions in mm.
Questo cappello antivento è un terminale ø € A B
della canna fumaria che evita l’entrata A 60F 28,00 180 160
dell’acqua piovana nella stessa. 60M 32,10 180 160
80M 14,50 204 160
100M 16,20 214 170
120M
This windproof cap is a terminal of the chimney B 19,70 254 155
that avoid the entrance of the rainwater.
* Su richiesta / On demand
+ Tappo ø 200 / Stopper ø 200 11
I dati tecnici riportati in tabella possono subire variazioni, senza obbligo di preavviso da parte del produttore.
The technical data in the table are subject to change without prior notice from the manufacturer.
