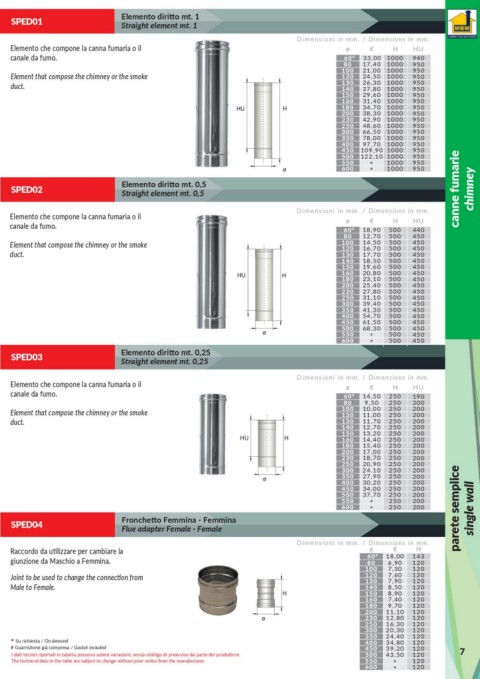

Page 9 - MBM - CATALISTINO 21

SPED01 Elemento diritto mt. 1
Straight element mt. 1
Dimensioni in mm. / Dimensions in mm.
Elemento che compone la canna fumaria o il ø € H HU
canale da fumo. 60 # 33,00 1000 940
80 17,40 1000 950
100 21,00 1000 950
Element that compose the chimney or the smoke 120 24,50 1000 950
duct. 130 26,30 1000 950
27,80
140
1000
950
150 29,60 1000 950
160 31,40 1000 950
HU H 180 34,70 1000 950
200 38,30 1000 950
230 42,90 1000 950
250 48,60 1000 950
300 66,50 1000 950
350 78,00 1000 950
400 97,70 1000 950
450 109,90 1000 950
500 122,10 1000 950
550 * 1000 950
ø 600 * 1000 950
Elemento diritto mt. 0,5
SPED02 Straight element mt. 0,5 canne fumarie chimney
Dimensioni in mm. / Dimensions in mm.
Elemento che compone la canna fumaria o il ø € H HU
canale da fumo. 60 # 18,90 500 440
80 12,70 500 450
Element that compose the chimney or the smoke 100 14,50 500 450
120
500
450
16,70
duct. 130 17,70 500 450
140 18,50 500 450
150 19,60 500 450
HU H 160 20,80 500 450
180 23,10 500 450
200 25,40 500 450
230 27,80 500 450
250 31,10 500 450
300 39,40 500 450
350 41,30 500 450
400 54,70 500 450
450 61,50 500 450
ø 500 68,30 500 450
500
550
450
*
600 * 500 450
SPED03 Elemento diritto mt. 0,25
Straight element mt. 0,25
Dimensioni in mm. / Dimensions in mm.
Elemento che compone la canna fumaria o il ø € H HU
canale da fumo. 60 # 14,50 250 190
80 9,50 250 200
Element that compose the chimney or the smoke 100 10,00 250 200
120
200
250
11,00
duct. 130 11,70 250 200
140 12,70 250 200
HU H 150 13,20 250 200
14,40
250
200
160
180 15,40 250 200
200 17,00 250 200
230 18,70 250 200
250 20,90 250 200
300 24.10 250 200
ø 350 27,90 250 200
400 30,20 250 200
450 34,00 250 200
500 37,70 250 200
550 * 250 200
600 * 250 200 parete semplice single wall
Fronchetto Femmina - Femmina
SPED04 Flue adapter Female - Female
Dimensioni in mm. / Dimensions in mm.
ø
Raccordo da utilizzare per cambiare la 60 # € H
giunzione da Maschio a Femmina. 80 18,00 143
120
6,90
100 7,30 120
Joint to be used to change the connection from 120 7,60 120
120
130
7,90
Male to Female. 140 8,50 120
H 150 8,90 120
160 7,40 120
180 9,70 120
200 11,10 120
ø 230 12,80 120
250 16,30 120
300 20,30 120
350 24,40 120
* Su richiesta / On demand 400 34,80 120
# Guarnizione già compresa / Gasket included 450 39,20 120 7

I dati tecnici riportati in tabella possono subire variazioni, senza obbligo di preavviso da parte del produttore. 500 43,50 120
The technical data in the table are subject to change without prior notice from the manufacturer. 550 * 120
600 * 120
