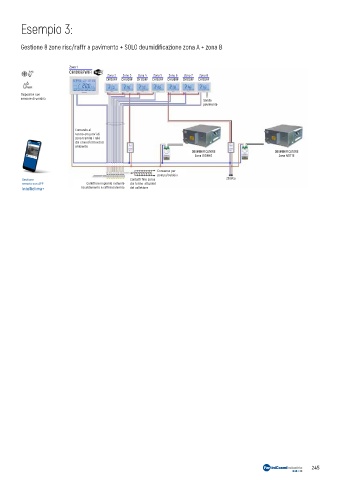

Esempio 3:


        Gestione 8 zone risc/raffr a pavimento + SOLO deumidificazione zona A + zona B



                         Zona 1
                         CH180RFWIFI
                                       Zona 2  Zona 3  Zona 4  Zona 5  Zona 6  Zona 7  Zona 8
                                      CH120RF  CH120RF  CH120RF  CH120RF  CH120RF  CH120RF  CH120RF

        Dispositivi con
        sensore di umidità                                              Sonda
                                                                        pavimento




                           Comando ai
                           termo-attuatori di
                           zona tramite i relé
                           dei crono/termostati
                           ambiente
                                                                    DEUMIDIFICATORE               DEUMIDIFICATORE
                                                                     Zona GIORNO                   Zona NOTTE

                                                        Consenso per
                                                        pompa/caldaia
         Gestione                              Contatti fine corsa               230Vca
         remota con APP        Collettore impianto radiante   dei termo-attuatori
         Intelliclima+       riscaldamento e raffrescamento  del collettore
