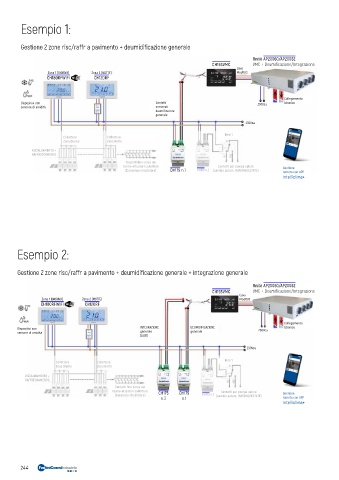

Esempio 1:

Gestione 2 zone risc/raffr a pavimento + deumidificazione generale

Unità AP20060/AP20062
CH193VMC VMC + Deumificazione/Integrazione
Cavo
Zona 1 (GIORNO) Zona 2 (NOTTE) ModBUS
CH180RFWIFI CH120RF

Collegamento
Dispositivi con Contatti 230Vca Idronico
sensore di umidità comando
deumificatore
generale
230Vca

Relé 1
Collettore Collettore
Zona Giorno Zona Notte
RISCALDAMENTO +
RAFFRESCAMENTO
Contatti fine corsa dei
termo-attuatori collettore Contatti per pompa calore Gestione
(Consenso circolatore) CH175 n.1 CH175 n.2 (cambio autom. INVERNO/ESTATE) remota con APP
Intelliclima+

Esempio 2:

Gestione 2 zone risc/raffr a pavimento + deumidificazione generale + integrazione generale

Unità AP20060/AP20062
CH193VMC VMC + Deumificazione/Integrazione
Cavo
Zona 1 (GIORNO) Zona 2 (NOTTE) ModBUS
CH180RFWIFI CH120RF

Collegamento
Dispositivi con INTEGRAZIONE DEUMIDIFICAZIONE 230Vca Idronico
sensore di umidità generale generale
(AUX1)
230Vca

Collettore Collettore Relé 1
Zona Giorno Zona Notte
RISCALDAMENTO +
RAFFRESCAMENTO
Contatti fine corsa dei
termo-attuatori collettore CH175 CH175 Contatti per pompa calore
(Consenso circolatore) CH175 n.2 (cambio autom. INVERNO/ESTATE) Gestione
n.3 n.1 remota con APP
Intelliclima+
