ESEMPI
APPLICATIVI

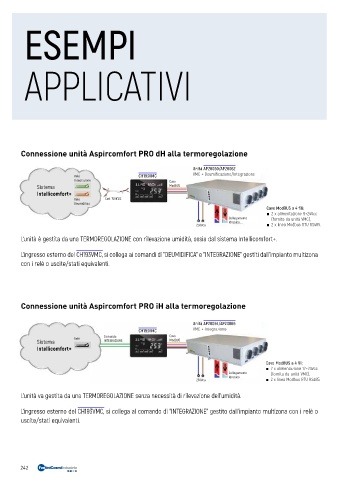

Connessione unità Aspircomfort PRO dH alla termoregolazione

Unità AP20060/AP20062
Relé CH193VMC VMC + Deumificazione/Integrazione
Integrazione Cavo
Sistema ModBUS
Intellicomfort+
Relé Cod. 1598122
Deumidifica
Cavo ModBUS a 4 fili:
■ 2 x alimentazione 9÷24Vcc
Collegamento (fornita da unità VMC),
Idronico
230Vca ■ 2 x linea Modbus RTU RS485.

L’unità è gestita da una TERMOREGOLAZIONE con rilevazione umidità, ossia dal sistema Intellicomfort+.

L’ingresso esterno del CH193VMC, si collega ai comandi di "DEUMIDIFICA" e "INTEGRAZIONE" gestiti dall’impianto multizona
con i relè o uscite/stati equivalenti.

Connessione unità Aspircomfort PRO iH alla termoregolazione

Unità AP20064/AP20066
CH193VMC VMC + Integrazione
Comando Cavo
Relé
Sistema INTEGRAZIONE ModBUS
Intellicomfort+

Cavo ModBUS a 4 fili:
■ 2 x alimentazione 12÷24Vcc
Collegamento (fornita da unità VMC),
Idronico
230Vca ■ 2 x linea Modbus RTU RS485.

L'unità va gestita da una TERMOREGOLAZIONE senza necessità di rilevazione dell’umidità.

L’ingresso esterno del CH193VMC, si collega al comando di "INTEGRAZIONE" gestito dall’impianto multizona con i relè o
uscite/stati equivalenti.

242
