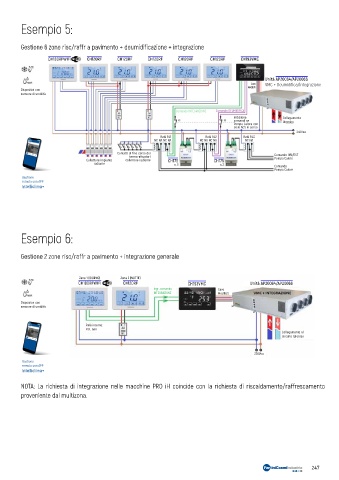

Esempio 5:

Gestione 6 zone risc/raffr a pavimento + deumidificazione + integrazione

CH180RFWIFI CH120RF CH120RF CH120RF CH120RF CH120RF CH193VMC

Unità AP20064/AP20066
Cavo VMC + Deumidifica/Integrazione
ModBUS
Dispositivi con
sensore di umidità

Comando INTEGRAZIONE Comando DEUMIDIFICA
Inibizione Collegamento
comandi se idronico
Pompa Calore con
ciclo ACS in corso
230Vca
Relé RL1 Relé RL2 Relé RL3
NC NA NC NA NC NA NC NA NC NA
Contatti di fine corsa dei Comando INV/EST
termo-attuatori
Collettore impianto collettore radiante CH175 CH175 Pompa Calore
radiante n. 1 n. 2 Comando
Pompa Calore
Gestione
remota con APP
Intelliclima+

Esempio 6:

Gestione 2 zone risc/raffr a pavimento + integrazione generale

Zona 1 (GIORNO) Zona 2 (NOTTE)
CH180RFWIFI CH120RF CH193VMC Unità AP20064/AP20066
Ingr. comando Cavo
INTEGRAZIONE ModBUS
Dispositivi con
sensore di umidità

Relé interno:
R.R. Gen
Collegamento al
circuito Idronico

230Vca
Gestione
remota con APP
Intelliclima+

NOTA: La richiesta di integrazione nelle macchine PRO iH coincide con la richiesta di riscaldamento/raffrescamento
proveniente dal multizona.
