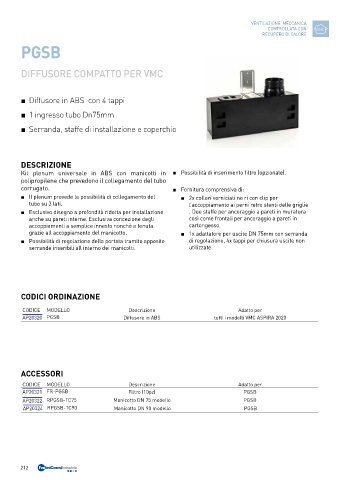

Page 212 - FANTINICOSMI - VMC 2021

VENTILAZIONE MECCANICA
CONTROLLATA CON VMC
RECUPERO DI CALORE
PGSB

DIFFUSORE COMPATTO PER VMC

■ Diffusore in ABS con 4 tappi

■ 1 ingresso tubo Dn75mm

■ Serranda, staffe di installazione e coperchio

DESCRIZIONE
Kit plenum universale in ABS con manicotti in ■ Possibilità di inserimento filtro (opzionale).
polipropilene che prevedono il collegamento del tubo
corrugato. ■ Fornitura comprensiva di:
■ Il plenum prevede la possibilità di collegamento del ■ 2x collari verniciati ne ri con clip per
tubo su 3 lati. l’accoppiamento ai perni retro stanti delle griglie
■ Esclusivo disegno a profondità ridotta per installazione . Due staffe per ancoraggio a pareti in muratura
anche su pareti interne. Esclusiva concezione degli così come frontali per ancoraggio a pareti in
accoppiamenti a semplice innesto nonchè a tenuta cartongesso.
grazie all accoppiamento del manicotto. ■ 1x adattatore per uscite DN 75mm con serranda
■ Possibilità di regolazione della portata tramite apposite di regolazione, 4x tappi per chiusura uscite non
serrande inseribili all interno dei manicotti. utilizzate.

CODICI ORDINAZIONE

CODICE MODELLO Descrizione Adatto per
AP20320 PGSB Diffusore in ABS tutti i modelli VMC ASPIRA 2020

ACCESSORI

CODICE MODELLO Descrizione Adatto per
AP20321 FR-PGSB Filtro (10pz) PGSB
AP2032 RPGSB-TC75 Manicotto DN 75 modello PGSB
AP20324 RPGSB-TC90 Manicotto DN 90 modello PGSB

212
