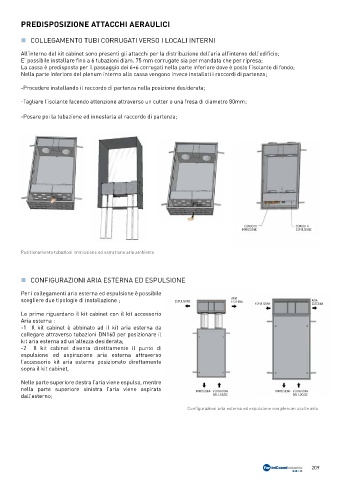

PREDISPOSIZIONE ATTACCHI AERAULICI

„ COLLEGAMENTO TUBI CORRUGATI VERSO I LOCALI INTERNI

All’interno del kit cabinet sono presenti gli attacchi per la distribuzione dell’aria all’interno dell’edificio;
E’ possibile installare fino a 6 tubazioni diam. 75 mm corrugate sia per mandata che per ripresa;
La cassa è predisposta per il passaggio dei 6+6 corrugati nella parte inferiore dove è posto l’isolante di fondo;
Nella parte inferiore del plenum interno alla cassa vengono invece installati i raccordi di partenza;

-Procedere installando il raccordo di partenza nella posizione desiderata;

-Tagliare l’isolante facendo attenzione attraverso un cutter o una fresa di diametro 80mm;

-Posare poi la tubazione ed innestarla al raccordo di partenza;

CONDOTTI CONDOTTI
IMMISSIONE ESPULSIONE

Posizionamento tubazioni immissione ed estrazione aria ambiente

„ CONFIGURAZIONI ARIA ESTERNA ED ESPULSIONE

Per i collegamenti aria esterna ed espulsione è possibile
scegliere due tipologie di installazione ; ESPULSIONE ARIA ARIA
ESTERNA
ESPULSIONE ESTERNA
Le prime riguardano il kit cabinet con il kit accessorio
Aria esterna :
-1 Il kit cabinet è abbinato ad il kit aria esterna da
collegare attraverso tubazioni DN160 per posizionare il
kit aria esterna ad un’altezza desiderata;
-2 Il kit cabinet diventa diretttamente il punto di
espulsione ed aspirazione aria esterna attraverso
l’accessorio kit aria esterna posizionato direttamente
sopra il kit cabinet,

Nelle parte superiore destra l’aria viene espulsa, mentre
nella parte superiore sinistra l’aria viene aspirata IMMISSIONE ESTRAZIONE IMMISSIONE ESTRAZIONE
dall’esterno; DAL LOCALE DAL LOCALE

Configurazioni aria esterna ed espulsione con plenum uscite aria
