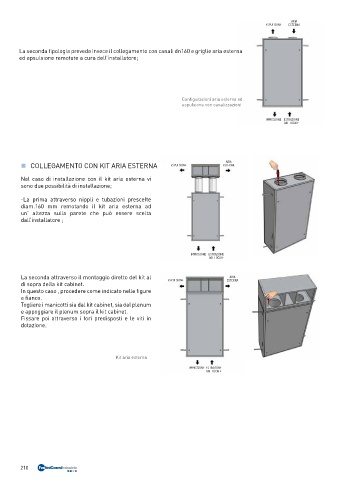

ARIA
ESPULSIONE ESTERNA
La seconda tipologia prevede invece il collegamento con canali dn160 e griglie aria esterna
ed epsulsione remotate a cura dell’installatore;
Configurazioni aria esterna ed
espulsione con canalizzazioni
IMMISSIONE ESTRAZIONE
DAL LOCALE
ARIA
COLLEGAMENTO CON KIT ARIA ESTERNA ESPULSIONE ESTERNA
Nel caso di installazione con il kit aria esterna vi
sono due possibilità di installazione;
-La prima attraverso nippli e tubazioni prescelte
diam.160 mm remotando il kit aria esterna ad
un’ altezza sulla parete che può essere scelta
dall’installatore ;
IMMISSIONE ESTRAZIONE
DAL LOCALE
La seconda attraverso il montaggio diretto del kit al ESPULSIONE ESTERNA
ARIA
di sopra della kit cabinet.
In questo caso , procedere come indicato nelle figure
a fianco.
Togliere i manicotti sia dal kit cabinet, sia dal plenum
e appoggiare il plenum sopra il kit cabinet.
Fissare poi attraverso i fori predisposti e le viti in
dotazione.
Kit aria esterna
IMMISSIONE ESTRAZIONE
DAL LOCALE
