Page 207 - FANTINICOSMI - VMC 2021
P. 207

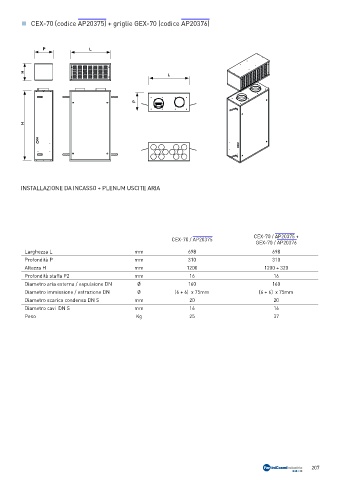

CEX-70 (codice AP20375) + griglie GEX-70 (codice AP20376)
P L
H
L
P
H
INSTALLAZIONE DA INCASSO + PLENUM USCITE ARIA
CEX-70 / AP20375 +
CEX-70 / AP20375
GEX-70 / AP20376
Larghezza L mm 698 698
Profondità P mm 310 310
Altezza H mm 1200 1200 + 320
Profondità staffa P2 mm 16 16
Diametro aria esterna / espulsione DN Ø 160 160
Diametro immissione / estrazione DN Ø (6 + 6) x 75mm (6 + 6) x 75mm
Diametro scarico condensa DN S mm 20 20
Diametro cavi DN S mm 16 16
Peso Kg 25 37
207
