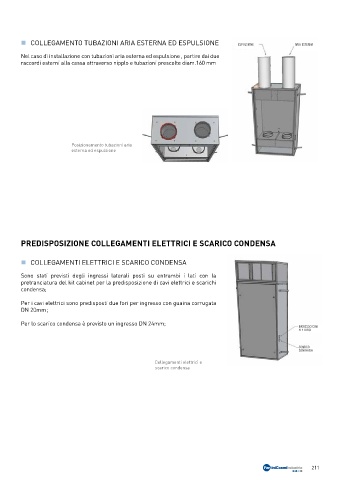

COLLEGAMENTO TUBAZIONI ARIA ESTERNA ED ESPULSIONE ESPULSIONE ARIA ESTERNA
Nel caso di installazione con tubazioni aria esterna ed espulsione , partire dai due
raccordi esterni alla cassa attraverso nipplo e tubazioni prescelte diam.160 mm
Posizionamento tubazioni aria
esterna ed espulsione
PREDISPOSIZIONE COLLEGAMENTI ELETTRICI E SCARICO CONDENSA
COLLEGAMENTI ELETTRICI E SCARICO CONDENSA
Sono stati previsti degli ingressi laterali posti su entrambi i lati con la
pretranciatura del kit cabinet per la predisposizione di cavi elettrici e scarichi
condensa;
Per i cavi elettrici sono predisposti due fori per ingresso con guaina corrugata
DN 20mm;
Per lo scarico condensa è previsto un ingresso DN 24mm;
INGRESSO CAVI
ELETTRICI
SCARICO
CONDENSA
Collegamenti elettrici e
scarico condensa
