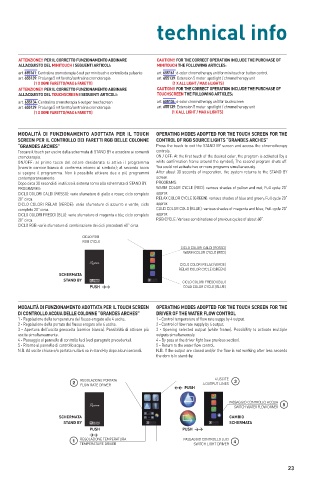

technical info
ATTEnZIOnE!! pER IL CORRETTO FunZIOnAMEnTO ABBInARE CAuTIOn!! FOR THE CORRECT OpERATIOn InCLudE THE puRCHASE OF
ALL’ACquISTO dEL MInITOuCH I SEguEnTI ARTICOLI: MInITOuCH THE FOLLOWIng ARTICLES:
art. 655161: Centralina cromoterapia 6 out per minitouch o controllo da pulsante art. 655161: 6-color chromotherapy unit for mini touch or button control
art. 655139: Prolunga 5 mt faretto/centralina cromoterapia art. 655139: Extension 5 meter spotlight / chromotherapy unit
(1 x OgnI FARETTO/MAx 6 FARETTI) (1 x ALL LIgHT / MAx 6 LIgHTS)
ATTEnZIOnE!! pER IL CORRETTO FunZIOnAMEnTO ABBInARE CAuTIOn!! FOR THE CORRECT OpERATIOn InCLudE THE puRCHASE OF
ALL’ACquISTO dEL TOuCHSCREEn I SEguEnTI ARTICOLI: TOuCHSCREEn THE FOLLOWIng ARTICLES:
art. 655134: Centralina cromoterapia 6 out per touchscreen art. 655134: 6-color chromotherapy unit for touchscreen
art. 655139: Prolunga 5 mt faretto/centralina cromoterapia art. 655139: Extension 5 meter spotlight / chromotherapy unit
(1 x OgnI FARETTO/MAx 6 FARETTI) (1 x ALL LIgHT / MAx 6 LIgHTS)
MOdALITÀ dI FunZIOnAMEnTO AdOTTATA pER IL TOuCH OpERATIng MOdES AdOpTEd FOR THE TOuCH SCREEn FOR THE
SCREEn pER IL COnTROLLO dEI FARETTI RgB dELLE COLOnnE COnTROL OF RgB SOuRCE LIgHTS “gRAndES ARCHES”
“gRAndES ARCHES” Press the touch to exit the STAND BY screen and access the chromotherapy
Toccare il touch per uscire dalla schermata di STAND BY e accedere ai comandi controls.
cromoterapia. ON / OFF: At the first touch of the desired color, the program is activated (by a
ON/OFF: al primo tocco del colore desiderato si attiva il programma white confirmation frame around the symbol); The second program shuts off.
(tramite cornice bianca di conferma intorno al simbolo); al secondo tocco You could not activate two or more programs simultaneously.
si spegne il programma. Non è possibile attivare due o più programmi After about 30 seconds of inoperation, the system returns to the STAND BY
contemporaneamente. screen.
Dopo circa 30 secondi di inutilizzo il sistema torna alla schermata di STAND BY. PROGRAMS:
PROGRAMMI: WARM COLOR CYCLE (RED): various shades of yellow and red; Full cycle 20“
CICLO COLORI CALDI (ROSSO): varie sfumature di giallo e rosso; ciclo completo approx.
20” circa. RELAX COLOR CYCLE (GREEN): various shades of blue and green; Full cycle 20“
CICLO COLORI RELAX (VERDE): varie sfumature di azzurro e verde; ciclo approx.
completo 20” circa. COLD COLOR COLD (BLUE): various shades of magenta and blue; Full cycle 20“
CICLO COLORI FREDDI (BLU): varie sfumature di magenta e blu; ciclo completo approx.
20” circa. RGB CYCLE: Various combinations of previous cycles of about 60“.
CICLO RGB: varie sfumature di combinazione dei cicli precedenti 60” circa.
CICLO RGB
RGB CYCLE
CICLO COLORI CALDI (ROSSO)
WARM COLOR CYCLE (RED)
CICLO COLORI RELAX (VERDE)
RELAX COLOR CYCLE (GREEN)
SCHERMATA
STAnd BY CICLO COLORI FREDDI (BLU)
puSH >> COLD COLOR CYCLE (BLUE)
MOdALITÀ dI FunZIOnAMEnTO AdOTTATA pER IL TOuCH SCREEn OpERATIng MOdES AdOpTEd FOR THE TOuCH SCREEn FOR THE
dI COnTROLLO ACquA dELLE COLOnnE “gRAndES ARCHES” dRIVER OF THE WATER FLOW COnTROL
1 - Regolazione della temperatura del flusso erogato alle 4 uscite. 1 - Control temperature of flow rate suppy by 4 output.
2 - Regolazione della portata del flusso erogato alle 4 uscite. 2 - Control of flow rate supply by 4 output.
3 - Apertura dell’uscita prescelta (cornice bianca). Possibilità di attivare più 3 - Opening selected output (white frame). Possibility to activate multiple
uscite simultaneamente. outputs simultaneously.
4 - Passaggio al pannello di controllo luci (vedi paragrafo precedente). 4 - By pass at the driver light (see previous section).
5 - Ritorno al pannello di controllo acqua. 5 - Return to the water flow control.
N.B. Ad uscite chiuse e/o portata nulla si va in stand-by dopo alcuni secondi. N.B. If the output are closed and/or the flow is not working after less seconds
the dom is in stand-by.
4 USCITE
2 REGOLAZIONE PORTATA 4 OUTPUT LINES 3
FLOW RATE DRIVER
<< puSH
PASSAGGIO CONTROLLO ACQUA 5
SWITCH WATER FLOW DRIVER
SCHERMATA CAMBIO
STAnd BY SCHERMATA
puSH puSH >>
>>
1 REGOLAZIONE TEMPERATURA PASSAGGIO CONTROLLO LUCI 4
TEMPERATURE DRIVER SWITCH LIGHT DRIVER
23
