info tecniche

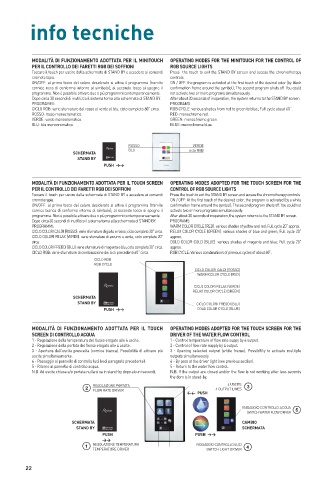

MOdALITÀ dI FunZIOnAMEnTO AdOTTATA pER IL MInITOuCH OpERATIng MOdES FOR THE MInITOuCH FOR THE COnTROL OF
pER IL COnTROLLO dEI FARETTI RgB dEI SOFFIOnI RgB SOuRCE LIgHTS
Toccare il touch per uscire dalla schermata di STAND BY e accedere ai comandi Press the touch to exit the STAND BY screen and access the chromotherapy
cromoterapia. controls.
ON/OFF: al primo tocco del colore desiderato si attiva il programma (tramite ON / OFF: the program is activated at the first touch of the desired color (by black
cornice nera di conferma intorno al simbolo); al secondo tocco si spegne il confirmation frame around the symbol); The second program shuts off. You could
programma. Non è possibile attivare due o più programmi contemporaneamente. not activate two or more programs simultaneously.
Dopo circa 30 secondi di inutilizzo il sistema torna alla schermata di STAND BY. After about 30 seconds of inoperation, the system returns to the STAND BY screen.
PROGRAMMI: PROGRAMS:
CICLO RGB: varie sfumature dal rosso al verde al blu; ciclo completo 60” circa. RGB CYCLE: various shades from red to green to blue; Full cycle about 60“.
ROSSO: rosso monocromatico. RED: monochrome red.
VERDE: verde monocromatico. GREEN: monochrome green.
BLU: blu monocromatico. BLUE: monochrome blue.

ROSSO VERDE
BLU ciclo RGB
SCHERMATA
STAnd BY
puSH >>

MOdALITÀ dI FunZIOnAMEnTO AdOTTATA pER IL TOuCH SCREEn OpERATIng MOdES AdOpTEd FOR THE TOuCH SCREEn FOR THE
pER IL COnTROLLO dEI FARETTI RgB dEI SOFFIOnI COnTROL OF RgB SOuRCE LIgHTS
Toccare il touch per uscire dalla schermata di STAND BY e accedere ai comandi Press the touch to exit the STAND BY screen and access the chromotherapy controls.
cromoterapia. ON / OFF: At the first touch of the desired color, the program is activated (by a white
ON/OFF: al primo tocco del colore desiderato si attiva il programma (tramite confirmation frame around the symbol); The second program shuts off. You could not
cornice bianca di conferma intorno al simbolo); al secondo tocco si spegne il activate two or more programs simultaneously.
programma. Non è possibile attivare due o più programmi contemporaneamente. After about 30 seconds of inoperation, the system returns to the STAND BY screen.
Dopo circa 30 secondi di inutilizzo il sistema torna alla schermata di STAND BY. PROGRAMS:
PROGRAMMI: WARM COLOR CYCLE (RED): various shades of yellow and red; Full cycle 20“ approx.
CICLO COLORI CALDI (ROSSO): varie sfumature di giallo e rosso; ciclo completo 20” circa. RELAX COLOR CYCLE (GREEN): various shades of blue and green; Full cycle 20“
CICLO COLORI RELAX (VERDE): varie sfumature di azzurro e verde; ciclo completo 20” approx.
circa. COLD COLOR COLD (BLUE): various shades of magenta and blue; Full cycle 20“
CICLO COLORI FREDDI (BLU): varie sfumature di magenta e blu; ciclo completo 20” circa. approx.
CICLO RGB: varie sfumature di combinazione dei cicli precedenti 60” circa. RGB CYCLE: Various combinations of previous cycles of about 60“.
CICLO RGB
RGB CYCLE
CICLO COLORI CALDI (ROSSO)
WARM COLOR CYCLE (RED)

CICLO COLORI RELAX (VERDE)
RELAX COLOR CYCLE (GREEN)
SCHERMATA
STAnd BY CICLO COLORI FREDDI (BLU)
puSH >> COLD COLOR CYCLE (BLUE)

MOdALITÀ dI FunZIOnAMEnTO AdOTTATA pER IL TOuCH OpERATIng MOdES AdOpTEd FOR THE TOuCH SCREEn FOR THE
SCREEn dI COnTROLLO ACquA dRIVER OF THE WATER FLOW COnTROL
1 - Regolazione della temperatura del flusso erogato alle 4 uscite. 1 - Control temperature of flow rate suppy by 4 output.
2 - Regolazione della portata del flusso erogato alle 4 uscite. 2 - Control of flow rate supply by 4 output.
3 - Apertura dell’uscita prescelta (cornice bianca). Possibilità di attivare più 3 - Opening selected output (white frame). Possibility to activate multiple
uscite simultaneamente. outputs simultaneously.
4 - Passaggio al pannello di controllo luci (vedi paragrafo precedente). 4 - By pass at the driver light (see previous section).
5 - Ritorno al pannello di controllo acqua. 5 - Return to the water flow control.
N.B. Ad uscite chiuse e/o portata nulla si va in stand-by dopo alcuni secondi. N.B. If the output are closed and/or the flow is not working after less seconds
the dom is in stand-by.
REGOLAZIONE PORTATA 4 USCITE 3
2 FLOW RATE DRIVER 4 OUTPUT LINES
<< puSH

PASSAGGIO CONTROLLO ACQUA 5
SWITCH WATER FLOW DRIVER

SCHERMATA CAMBIO
STAnd BY SCHERMATA
puSH puSH >>
>>
1 REGOLAZIONE TEMPERATURA PASSAGGIO CONTROLLO LUCI 4
TEMPERATURE DRIVER SWITCH LIGHT DRIVER
