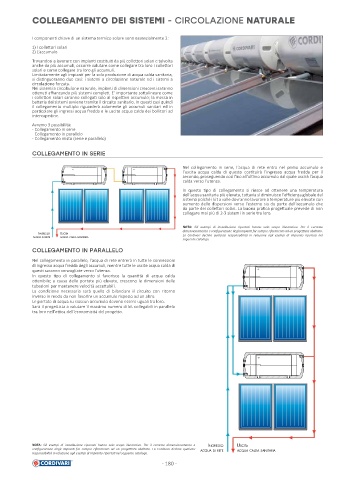

Page 180 - CORDIVARI - CATALISTINO SISTEMI SOLARI

COLLEGAMENTO DEI SISTEMI - CIRCOLAZIONE NATURALE

I componen chiave di un sistema termico solare sono essenzialmente 2:
1) I colle ori solari
2) L’accumulo
Trovandosi a lavorare con impian cos tui da più colle ori solari e talvolta
anche da più accumuli, occorre valutare come collegare tra loro i colle ori
solari e come collegare tra loro gli accumuli.
Limitatamente agli impian per la sola produzione di acqua calda sanitaria,
si dis ngueranno due casi: i sistemi a circolazione naturale ed i sistemi a
circolazione forzata.
Nei sistemi a circolazione naturale, impian di dimensioni crescen saranno
o enu affi ancando più sistemi comple . E’ importante so olineare come
i colle ori solari saranno collega solo al rispe vo accumulo; la messa in
ba eria dei sistemi avviene tramite il circuito sanitario. In ques casi quindi
il collegamento mul plo riguarderà solamente gli accumuli sanitari ed in
par colare gli ingressi acqua fredda e le uscite acqua calda dei bollitori ad
intercapedine.
Avremo 3 possibilità:
- Collegamento in serie
- Collegamento in parallelo
- Collegamento misto (serie e parallelo)

COLLEGAMENTO IN SERIE

Nel collegamento in serie, l’acqua di rete entra nel primo accumulo e
l’uscita acqua calda di questo cos tuirà l’ingresso acqua fredda per il
secondo, proseguendo così fi no all’ul mo accumulo dal quale uscirà l’acqua
calda verso l’utenza.
In questo po di collegamento si riesce ad o enere una temperatura
dell’acqua sanitaria più elevata, tu avia si diminuisce l’effi cienza globale del
sistema poiché i kit a valle dovranno lavorare a temperature più elevate con
aumento delle dispersioni verso l’esterno sia da parte dell’accumulo che
da parte dei colle ori solari. La buona pra ca proge uale prevede di non
collegare mai più di 2-3 sistemi in serie tra loro.

NOTA: Gli esempi di installazione riporta hanno solo scopo illustra vo. Per il corre o
dimensionamento e confi gurazione degli impian far sempre riferimento ad un proge sta abilitato.
INGRESSO USCITA La Cordivari declina qualsiasi responsabilità in relazione agli esempi di impianto riporta nel
ACQUA DI RETE ACQUA CALDA SANITARIA
seguente catalogo.
COLLEGAMENTO IN PARALLELO

Nel collegamento in parallelo, l’acqua di rete entrerà in tu e le connessioni
di ingresso acqua fredda degli accumuli, mentre tu e le uscite acqua calda di
ques saranno convogliate verso l’utenza.
In questo po di collegamento si favorisce la quan tà di acqua calda
o enibile; a causa delle portate più elevate, crescono le dimensioni delle
tubazioni per mantenere velocità acce abili.
La condizione necessaria sarà quella di bilanciare il circuito con ritorno
inverso in modo da non favorire un accumulo rispe o ad un altro.
Le portate di acqua su ciascun accumulo devono essere uguali tra loro.
Sarà il proge sta a valutare il massimo numero di kit collegabili in parallelo
tra loro nell’o ca dell’economicità del proge o.

NOTA: Gli esempi di installazione riporta hanno solo scopo illustra vo. Per il corre o dimensionamento e INGRESSO USCITA
confi gurazione degli impian far sempre riferimento ad un proge sta abilitato. La Cordivari declina qualsiasi ACQUA DI RETE ACQUA CALDA SANITARIA
responsabilità in relazione agli esempi di impianto riporta nel seguente catalogo.
