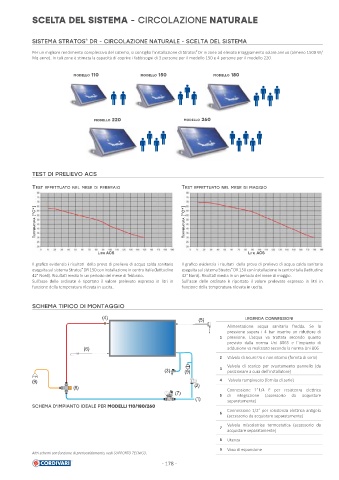

Page 178 - CORDIVARI - CATALISTINO SISTEMI SOLARI

SCELTA DEL SISTEMA - CIRCOLAZIONE NATURALE

®
SISTEMA STRATOS DR - CIRCOLAZIONE NATURALE - SCELTA DEL SISTEMA
®
Per un migliore rendimento complessivo del sistema, si consiglia l’installazione di Stratos Dr in zone ad elevato irraggiamento solare annuo (almeno 1500 W/
Mq anno). In tali zone è s mata la capacità di coprire i fabbisogni di 3 persone per il modello 150 e 4 persone per il modello 220.

MODELLO 110 MODELLO 150 MODELLO 180

MODELLO 220 MODELLO 260

TEST DI PRELIEVO ACS

TEST EFFETTUATO NEL MESE DI FEBBRAIO TEST EFFETTUATO NEL MESE DI MAGGIO

TEMPERATURA [°C*] TEMPERATURA [°C*]

LITRI ACS LITRI ACS

Il grafi co evidenzia i risulta della prova di prelievo di acqua calda sanitaria Il grafi co evidenzia i risulta della prova di prelievo di acqua calda sanitaria
®
®
eseguita sul sistema Stratos DR 150 con installazione in centro Italia (la tudine eseguita sul sistema Stratos DR 150 con installazione in centro Italia (la tudine
42° Nord). Risulta media in un periodo del mese di febbraio. 42° Nord). Risulta media in un periodo del mese di maggio.
Sull'asse delle ordinate è riportato il valore prelevato espresso in litri in Sull'asse delle ordinate è riportato il valore prelevato espresso in litri in
funzione della temperatura rilevata in uscita. funzione della temperatura rilevata in uscita.
SCHEMA TIPICO DI MONTAGGIO

(4) (5) LEGENDA CONNESSIONI
Alimentazione acqua sanitaria fredda. Se la
pressione supera i 4 bar inserire un ridu ore di
1 pressione. L’acqua va tra ata secondo quanto
previsto dalla norma Uni 8065 e l’impianto di
(6) adduzione va realizzato secondo la norma Uni 806
2 Valvola di sicurezza e non ritorno (fornita di serie)
Valvola di scarico per svuotamento pannello (da
(3) (9) 3 posizionare a cura dell’installatore)
(9) 4 Valvola rompivuoto (fornita di serie)
MIN (8)
HOT (2)
2
1
COLD MAX 7 Connessione 1”1/4 F per resistenza ele rica
(7) 4 5 di integrazione (accessorio da acquistare
(1) separatamente)
SCHEMA D'IMPIANTO IDEALE PER MODELLI 110/180/260
Connessione 1/2” per resistenza ele rica an gelo
6
(accessorio da acquistare separatamente)
Valvola miscelatrice termosta ca (accessorio da
7
acquistare separatamente)
8 Utenza
9 Vaso di espansione
Altri schemi con funzione di preriscaldamento, vedi SUPPORTO TECNICO.
- 178 -
