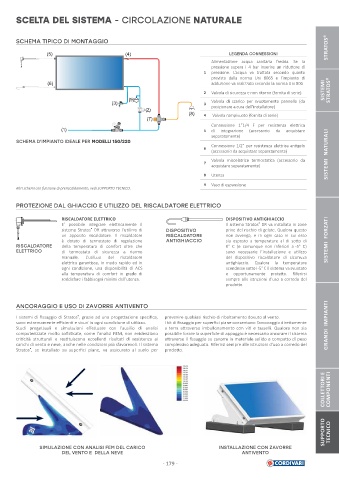

Page 179 - CORDIVARI - CATALISTINO SISTEMI SOLARI

SCELTA DEL SISTEMA - CIRCOLAZIONE NATURALE

STRATOS®
SCHEMA TIPICO DI MONTAGGIO
(5) (4) LEGENDA CONNESSIONI
Alimentazione acqua sanitaria fredda. Se la
pressione supera i 4 bar inserire un ridu ore di
1 pressione. L’acqua va tra ata secondo quanto
previsto dalla norma Uni 8065 e l’impianto di
(6) adduzione va realizzato secondo la norma Uni 806
2 Valvola di sicurezza e non ritorno (fornita di serie) SISTEMI STRATOS®
(9)
(3) 3 Valvola di scarico per svuotamento pannello (da
(2) posizionare a cura dell’installatore)
(8) 4 Valvola rompivuoto (fornita di serie)
(7) HOT 2 1 MIN MAX 7
Connessione 1”1/4 F per resistenza ele rica
4 COLD
(1) 5 di integrazione (accessorio da acquistare
separatamente)
SCHEMA D'IMPIANTO IDEALE PER MODELLI 150/220
Connessione 1/2” per resistenza ele rica an gelo
6
(accessorio da acquistare separatamente) SISTEMI NATURALI
Valvola miscelatrice termosta ca (accessorio da
7
acquistare separatamente)
8 Utenza
9 Vaso di espansione
Altri schemi con funzione di preriscaldamento, vedi SUPPORTO TECNICO.

PROTEZIONE DAL GHIACCIO E UTILIZZO DEL RISCALDATORE ELETTRICO

RISCALDATORE ELETTRICO DISPOSITIVO ANTIGHIACCIO
E’ possibile integrare ele ricamente il Il sistema Stratos DR va installato in zone
®
sistema Stratos DR a raverso l’u lizzo di DISPOSITIVO prive del rischio di gelate. Qualora questo
®
un apposito riscaldatore. Il riscaldatore RISCALDATORE non avvenga, e in ogni caso in cui esso
è dotato di termostato di regolazione ANTIGHIACCIO sia esposto a temperature al di so o di SISTEMI FORZATI
RISCALDATORE della temperatura di comfort oltre che 0° C (e comunque non inferiori a -5° C)
ELETTRICO di termostato di sicurezza a riarmo sono necessarie l’installazione e u lizzo
manuale. L’u lizzo del riscaldatore del disposi vo riscaldatore di sicurezza
ele rico garan sce, in modo rapido ed in an ghiaccio. Qualora la temperatura
ogni condizione, una disponibilità di ACS scendesse so o i -5° C il sistema va svuotato
alla temperatura di comfort in grado di e opportunamente prote o. Riferirsi
soddisfare i fabbisogni minimi dell’utenza. sempre alle istruzioni d’uso a corredo del
prodo o.

ANCORAGGIO E USO DI ZAVORRE ANTIVENTO

I sistemi di fi ssaggio di Stratos , grazie ad una proge azione specifi ca, prevenire qualsiasi rischio di ribaltamento dovuto al vento.
®
sono estremamente effi cien e sicuri in ogni condizione di u lizzo. I kit di fi ssaggio per superfi ci piane consentono l’ancoraggio dire amente
Studi proge uali e simulazioni eff e uate con l’ausilio di analisi a terra a raverso imbullonamento con vi e tasselli. Qualora non sia GRANDI IMPIANTI
computerizzate molto sofi s cate, come l’analisi FEM, non evidenziano possibile forare la superfi cie di appoggio è necessario ancorare il sistema
cri cità stru urali e res tuiscono eccellen risulta di resistenza ai a raverso il fi ssaggio su zavorre in materiale solido e compa o di peso
carichi di vento e neve, anche nelle condizioni più sfavorevoli. Il sistema complessivo adeguato. Riferirsi sempre alle istruzioni d’uso a corredo del
®
Stratos , se installato su superfi ci piane, va assicurato al suolo per prodo o.

COLLETTORI E COMPONENTI

SUPPORTO TECNICO

SIMULAZIONE CON ANALISI FEM DEL CARICO INSTALLAZIONE CON ZAVORRE
DEL VENTO E DELLA NEVE ANTIVENTO
- 179 -
