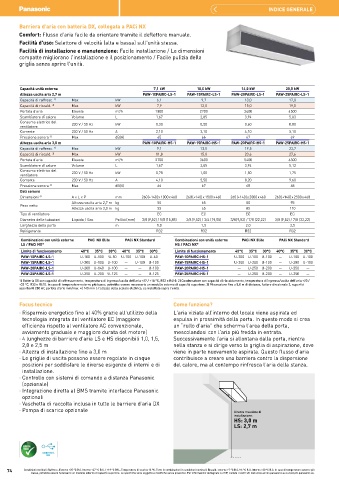

Barriera d'aria con batteria DX, collegata a PACi NX
Comfort: Flusso d'aria facile da orientare tramite il deflettore manuale.
Facilità d'uso: Selettore di velocità (alta e bassa) sull'unità stessa.
Facilità di installazione e manutenzione: Facile installazione / Le dimensioni
compatte migliorano l'installazione e il posizionamento / Facile pulizia della
griglia senza aprire l'unità.

Capacità unità esterna 7,1 kW 10,0 kW 14,0 kW 20,0 kW
Altezza uscita aria 2,7 m PAW-10PAIRC-LS-1 PAW-15PAIRC-LS-1 PAW-20PAIRC-LS-1 PAW-25PAIRC-LS-1
Capacità di raffresc. 1) Max kW 6,1 9,7 13,0 17,0
Capacità di riscald. 2) Max kW 7,9 12,0 15,0 19,0
Portata d'aria Elevata m³/h 1 800 2 700 3 600 4 500
Scambiatore di calore Volume L 1,67 2,85 3,94 5,03
Consumo elettrico del 230 V / 50 Hz kW 0,30 0,50 0,60 0,80
ventilatore
Corrente 230 V / 50 Hz A 2,10 3,10 4,10 5,10
Pressione sonora 3) Max dB(A) 65 66 67 69
Altezza uscita aria 3,0 m PAW-10PAIRC-HS-1 PAW-15PAIRC-HS-1 PAW-20PAIRC-HS-1 PAW-25PAIRC-HS-1
Capacità di raffresc. 1) Max kW 9,1 13,0 19,5 23,7
Capacità di riscald. 2) Max kW 11,8 15,8 23,6 27,6
Portata d'aria Elevata m³/h 2 700 3 600 5 400 6 300
Scambiatore di calore Volume L 1,67 2,85 3,94 5,12
Consumo elettrico del 230 V / 50 Hz kW 0,75 1,00 1,50 1,75
ventilatore
Corrente 230 V / 50 Hz A 4,10 5,50 8,20 9,60
Pressione sonora 3) Max dB(A) 66 67 68 68
Dati comuni
Dimensioni 4) A x L x P mm 260 (+140) x 1 000 x 460 260 (+140) x 1 500 x 460 260 (+140) x 2 000 x 460 260 (+140) x 2 500 x 460
Altezza uscita aria 2,7 m kg 50 65 80 95
Peso netto
Altezza uscita aria 3,0 m kg 55 65 85 110
Tipo di ventilatore EC EC EC EC
Diametro delle tubazioni Liquido / Gas Pollici (mm) 3/8 (9,52) / 5/8 (15,88) 3/8 (9,52) / 3/4 (19,05) 3/8 (9,52) / 7/8 (22,22) 3/8 (9,52) / 7/8 (22,22)
Larghezza della porta m 1,0 1,5 2,0 2,5
Refrigerante R32 R32 R32 R32
Combinazioni con unità esterne PACi NX Elite PACi NX Standard Combinazioni con unità esterne PACi NX Elite PACi NX Standard
LS / PACi NX* HS / PACi NX*
Limite di funzionamento 40°C 35°C 30°C 40°C 35°C 30°C Limite di funzionamento 40°C 35°C 30°C 40°C 35°C 30°C
PAW-10PAIRC-LS-1 U-100 U-100 U-50 U-100 U-100 U-60 PAW-10PAIRC-HS-1 U-200 U-100 U-100 — U-100 U-100
PAW-15PAIRC-LS-1 U-200 U-100 U-100 — U-100 U-100 PAW-15PAIRC-HS-1 U-200 U-200 U-100 — U-200 U-100
PAW-20PAIRC-LS-1 U-200 U-140 U-100 — — U-100 PAW-20PAIRC-HS-1 — U-250 U-200 — U-250 —
PAW-25PAIRC-LS-1 U-250 U-200 U-125 — — U-125 PAW-25PAIRC-HS-1 — U-250 U-200 — U-250 —
1) Batteria DX con capacità di raffrescamento, temperatura di ingresso/uscita dell'aria +27 / +18 °C, R32 e R410. 2) Condensatore con capacità di riscaldamento, temperatura di ingresso/uscita dell'aria +20 /
+33 °C, R32 e R410. In caso di temperature esterne più basse, potrebbe essere necessario un modello esterno di capacità superiore. 3) Misurazione fino a 5,0 m di distanza, fattore direzionale 2, superfici
assorbenti 200 m², portata d'aria min/max. 4) 140 mm è l'altezza della scatola elettrica, se installata sopra l'unità.

Focus tecnico Come funziona?
· Risparmio energetico fino al 40% grazie all'utilizzo della L'aria viziata all’interno del locale viene aspirata ed
tecnologia integrata del ventilatore EC (maggiore espulsa in prossimità della porta. In questo modo si crea
efficienza rispetto al ventilatore AC convenzionale, un “rullo d'aria” che scherma l'area della porta,
avviamento graduale e maggiore durata del motore) mescolandosi con l'aria più fredda in entrata.
· 4 lunghezze di barriere d'aria LS e HS disponibili 1,0, 1,5, Successivamente l’aria si allontana dalla porta, rientra
2,0 e 2,5 m nella stanza e si dirige verso la griglia di aspirazione, dove
· Altezza di installazione fino a 3,0 m viene in parte nuovamente aspirata. Questo flusso d'aria
· Le griglie di uscita possono essere regolate in cinque contribuisce a creare una barriera contro la dispersione
posizioni per soddisfare le diverse esigenze di interni e di del calore, ma al contempo rinfresca l'aria della stanza.
installazione.
· Controllo con sistemi di comando a distanza Panasonic
(opzionale)
· Integrazione diretta al BMS tramite interfacce Panasonic
opzionali
· Vaschetta di raccolta inclusa in tutte le barriere d'aria DX
· Pompa di scarico opzionale Altezza massima di
installazione:
HS: 3,0 m
LS: 2,7 m

CONNETTIVITÀ
BMS
74 Condizioni nominali: Raffresc. Esterno +35 °C B.S. Interno +27 °C B.S. / +19 °C B.U., Temperatura di scarico 16 °C. Tutte le combinazioni in condizioni nominali: Riscald. esterno +7 °C B.S./+6 °C B.U. Interno +20 °C B.S. In caso di temperature esterne più
basse, potrebbe essere necessario un modello esterno di capacità superiore. Le specifiche sono soggette a modifiche senza preavviso. Per informazioni dettagliate su ErP, visitate i nostri siti web www.aircon.panasonic.eu o www.ptc.panasonic.eu.
