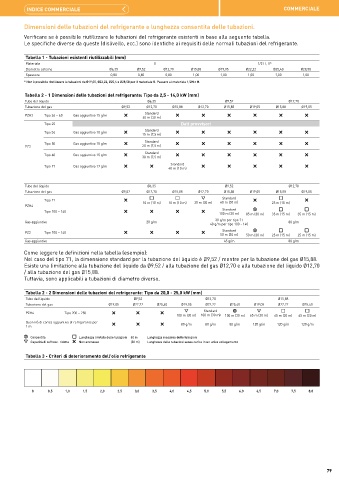

Dimensioni delle tubazioni del refrigerante e lunghezza consentita delle tubazioni.
Verificare se è possibile riutilizzare le tubazioni del refrigerante esistenti in base alla seguente tabella.
Le specifiche diverse da queste (dislivello, ecc.) sono identiche ai requisiti delle normali tubazioni del refrigerante.

Tabella 1 - Tubazioni esistenti riutilizzabili (mm)
Materiale O 1/2 H, H*
Diametro esterno Ø6,35 Ø9,52 Ø12,70 Ø15,88 Ø19,05 Ø22,22 Ø25,40 Ø28,58
Spessore 0,80 0,80 0,80 1,00 1,00 1,00 1,00 1,00
* Non è possibile riutilizzare le tubazioni da Ø19,05, Ø22,22, Ø25,4 e Ø28,58 per il materiale O. Passare al materiale 1/2H o H.

Tabella 2 - 1 Dimensioni delle tubazioni del refrigerante: Tipo da 2,5 - 14,0 kW (mm)
Tubo del liquido Ø6,35 Ø9,52 Ø12,70
Tubazione del gas Ø9,52 Ø12,70 Ø15,88 Ø12,70 Ø15,88 Ø19,05 Ø15,88 Ø19,05
Standard
PZH3 Tipo 36 ~ 60 Gas aggiuntivo 15 g/m
40 m (30 m)
Tipo 25 Dati provvisori
Tipo 36 Gas aggiuntivo 10 g/m Standard
15 m (7,5 m)
Tipo 50 Gas aggiuntivo 15 g/m Standard
PZ3 20 m (7,5 m)
Standard
Tipo 60 Gas aggiuntivo 15 g/m 30 m (7,5 m)
Standard
Tipo 71 Gas aggiuntivo 17 g/m 40 m (10 m)

Tubo del liquido Ø6,35 Ø9,52 Ø12,70
Tubazione del gas Ø9,52 Ø12,70 Ø15,88 Ø12,70 Ø15,88 Ø19,05 Ø15,88 Ø19,05
Standard
Tipo 71 30 m (30 m) 60 m (30 m)
PZH4 10 m (10 m) 10 m (10 m) 25 m (15 m)
Tipo 100 ~ 140 Standard
100 m (30 m) 85 m (30 m) 35 m (15 m) 35 m (15 m)
30 g/m per tipo 71
Gas aggiuntivo 20 g/m 80 g/m
40 g/m per tipo 100 - 140
Standard
PZ3 Tipo 100 ~ 140 50 m (30 m) 50 m (30 m) 25 m (15 m) 25 m (15 m)
Gas aggiuntivo 45 g/m 80 g/m
Come leggere le definizioni nella tabella (esempio):
Nel caso del tipo 71, la dimensione standard per la tubazione del liquido è Ø9,52 / mentre per la tubazione del gas Ø15,88.
Esiste una limitazione alla tubazione del liquido da Ø9,52 / alla tubazione del gas Ø12,70 e alla tubazione del liquido Ø12,70
/ alla tubazione del gas Ø15,88.
Tuttavia, sono applicabili a tubazioni di diametro diverso.

Tabella 2 - 2 Dimensioni delle tubazioni del refrigerante: Tipo da 20,0 - 25,0 kW (mm)
Tubo del liquido Ø9,52 Ø12,70 Ø15,88
Tubazione del gas Ø19,05 Ø22,22 Ø25,40 Ø19,05 Ø22,22 Ø25,40 Ø19,05 Ø22,22 Ø25,40
PZH4 Tipo 200 ~ 250 Standard
100 m (30 m) 100 m (30 m) 100 m (30 m) 65 m (20 m) 65 m (20 m) 65 m (20 m)
Quantità di carica aggiuntiva di refrigerante per
1 m 80 g/m 80 g/m 80 g/m 120 g/m 120 g/m 120 g/m
Consentita Lunghezza limitata delle tubazioni 50 m Lunghezza massima delle tubazioni
Capacità di raffresc. ridotta Non ammesso (50 m) Lunghezza delle tubazioni senza carica in un unico collegamento

Tabella 3 - Criteri di deterioramento dell'olio refrigerante

0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0
