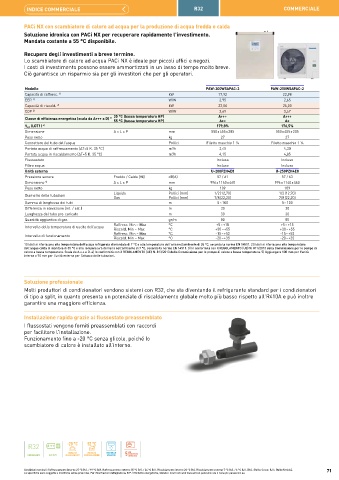

Page 71 - PANASONIC - COMMERCIALE PACI

INDICE COMMERCIALE R32 COMMERCIALE

PACi NX con scambiatore di calore ad acqua per la produzione di acqua fredda e calda
Soluzione idronica con PACi NX per recuperare rapidamente l'investimento.
Mandata costante a 55 °C disponibile.

Recupero degli investimenti a breve termine.
Lo scambiatore di calore ad acqua PACi NX è ideale per piccoli uffici e negozi.
I costi di investimento possono essere ammortizzati in un lasso di tempo molto breve.
Ciò garantisce un risparmio sia per gli investitori che per gli operatori.

Modello PAW-200W5APAC-2 PAW-250W5APAC-2
Capacità di raffresc. 1) kW 17,92 22,98
EER 1) W/W 2,95 2,65
Capacità di riscald. 2) kW 23,06 26,00
COP 2) W/W 3,69 3,47
Classe di efficienza energetica (scala da A+++ a D) 3) 35 °C (bassa temperatura HP) A+++ A+++
55 °C (bassa temperatura HP) A++ A+
η (LOT1) 4) 179,8% 176,5%
s,h
Dimensione A x L x P mm 550 x 455 x 205 550 x 455 x 205
Peso netto kg 27 27
Connettore del tubo dell'acqua Pollici Filetto maschio 1 ¼ Filetto maschio 1 ¼
Portata acqua di raffrescamento (∆T=5 K. 35 °C) m³/h 3,45 4,30
Portata acqua in riscaldamento (∆T=5 K. 35 °C) m³/h 4,15 4,85
Flussostato Incluso Incluso
Filtro acqua Incluso Incluso
Unità esterna U-200PZH4E8 U-250PZH4E8
Pressione sonora Freddo / Caldo (Hi) dB(A) 57 / 61 57 / 63
Dimensione 5) A x L x P mm 996 x 1 140 x 460 996 x 1 140 x 460
Peso netto kg 109 109
Liquido Pollici (mm) 1/2 (12,70) 1/2 (12,70)
Diametro delle tubazioni
Gas Pollici (mm) 7/8 (22,20) 7/8 (22,20)
Gamma di lunghezza dei tubi m 5 ~ 100 5 ~ 100
Differenza in elevazione (int. / est.) m 30 30
Lunghezza del tubo pre-caricato m 30 30
Quantità aggiuntiva di gas gr/m 80 80
Raffresc. Min ~ Max °C +5 ~ +15 +5 ~ +15
Intervallo della temperatura di uscita dell’acqua
Riscald. Min ~ Max °C +30 ~ +55 +30 ~ +55
Intervallo di funzionamento Raffresc. Min ~ Max °C -15 ~ +52 -15 ~ +52
Riscald. Min ~ Max
°C
-20 ~ +35
-20 ~ +35
1) I dati si riferiscono alla temperatura dell'acqua refrigerata di mandata di 7 °C e alla temperatura dell'aria nell’ambiente di 35 °C, secondo la norma EN 14511. 2) I dati si riferiscono alla temperatura
dell'acqua calda di mandata di 35 °C e alla temperatura dell'aria nell’ambiente di 7 °C, secondo la norma EN 14511. 3) In conformità con il REGOLAMENTO (UE) N. 811/2013 della Commissione per le pompe di
calore a bassa temperatura. Scala da A+++ a D. 4) In conformità con il REGOLAMENTO (UE) N. 813/2013 della Commissione per le pompe di calore a bassa temperatura. 5) Aggiungere 100 mm per l'unità
interna o 70 mm per l'unità esterna per l'attacco delle tubazioni.
Soluzione professionale
Molti produttori di condizionatori vendono sistemi con R32, che sta diventando il refrigerante standard per i condizionatori
di tipo a split, in quanto presenta un potenziale di riscaldamento globale molto più basso rispetto all'R410A e può inoltre
garantire una maggiore efficienza.

Installazione rapida grazie al flussostato preassemblato
I flussostati vengono forniti preassemblati con raccordi
per facilitare l'installazione.
Funzionamento fino a -20 °C senza glicole, poiché lo
scambiatore di calore è installato all'interno.

R32 A+++ -20 °C 52 °C
MODALITÀ MODALITÀ CONTROLLO 5 ANNI
REFRIGERANTE ErP 35°C RISCALDAMENTO RAFFRESCAMENTO AVANZATO DI GARANZIA SUL
COMPRESSORE
Condizioni nominali: Raffrescamento interno 27 °C B.S. / 19 °C B.U. Raffrescamento esterno 35 °C B.S. / 24 °C B.U. Riscaldamento interno 20 °C B.S. Riscaldamento esterno 7 °C B.S. / 6 °C B.U. (B.S.: Bulbo Secco; B.U.: Bulbo Umido). 71
Le specifiche sono soggette a modifiche senza preavviso. Per informazioni dettagliate su ErP / Etichette energetiche, visitate i nostri siti web www.aircon.panasonic.eu o www.ptc.panasonic.eu.
