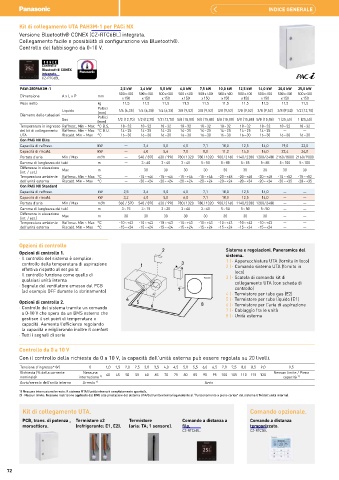

Kit di collegamento UTA PAH3M-1 per PACi NX
Versione Bluetooth® CONEX (CZ-RTC6BL) integrata.
Collegamento facile e possibilità di configurazione via Bluetooth®.
Controllo del fabbisogno da 0-10 V.

Controllo
Bluetooth® CONEX
integrato.
CZ-RTC6BL
PAW-280PAH3M-1 2,5 kW 3,6 kW 5,0 kW 6,0 kW 7,5 kW 10,0 kW 12,5 kW 14,0 kW 20,0 kW 25,0 kW
Dimensione A x L x P mm 500 x 400 500 x 400 500 x 400 500 x 400 500 x 400 500 x 400 500 x 400 500 x 400 500 x 400 500 x 400
x 150
x 150
x 150
x 150
x 150
x 150
x 150
x 150
x 150
x 150
Peso netto kg 11,5 11,5 11,5 11,5 11,5 11,5 11,5 11,5 11,5 11,5
Pollici
Liquido 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 1/2 (12,70)
Diametro delle tubazioni (mm)
Gas Pollici 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 1 (25,40) 1 (25,40)
(mm)
Temperatura in ingresso Raffresc. Min ~ Max °C B.S. 18 ~ 32 18 ~ 32 18 ~ 32 18 ~ 32 18 ~ 32 18 ~ 32 18 ~ 32 18 ~ 32 18 ~ 32 18 ~ 32
del kit di collegamento Raffresc. Min ~ Max °C B.U. 14 ~ 25 14 ~ 25 14 ~ 25 14 ~ 25 14 ~ 25 14 ~ 25 14 ~ 25 14 ~ 25 — —
UTA Riscald. Min ~ Max °C 16 ~ 30 16 ~ 30 16 ~ 30 16 ~ 30 16 ~ 30 16 ~ 30 16 ~ 30 16 ~ 30 16 ~ 30 16 ~ 30
Con PACi NX Elite
Capacità di raffresc. kW — 3,6 5,0 6,0 7,1 10,0 12,5 14,0 19,0 22,0
Capacità di riscald. kW — 4,0 5,6 7,0 8,0 11,2 14,0 16,0 22,4 24,0
Portata d'aria Min / Max m³/h — 540 / 870 630 / 990 780 / 1 320 780 / 1 320 900 / 2 160 1 140 / 2 280 1 200 / 2 400 2 160 / 8 000 2 160 / 9 000
Gamma di lunghezza dei tubi m — 3 ~ 40 3 ~ 40 3 ~ 40 5 ~ 50 5 ~ 85 5 ~ 85 5 ~ 85 5 ~ 100 5 ~ 100
Differenza in elevazione Max m 30 30 30 30 30 30 30 30 30
(int. / est.)
Temperatura ambiente Raffresc. Min ~ Max °C — -15 ~ +46 -15 ~ +46 -15 ~ +46 -15 ~ +46 -20 ~ +48 -20 ~ +48 -20 ~ +48 -15 ~ +52 -15 ~ +52
dell'unità esterna Riscald. Min ~ Max °C — -20 ~ +24 -20 ~ +24 -20 ~ +24 -20 ~ +24 -20 ~ +24 -20 ~ +24 -20 ~ +24 -20 ~ +35 -20 ~ +35
Con PACi NX Standard
Capacità di raffresc. kW 2,5 3,6 5,0 6,0 7,1 10,0 12,5 14,0 — —
Capacità di riscald. kW 3,2 4,0 5,0 6,0 7,1 10,0 12,5 14,0 — —
Portata d'aria Min / Max m³/h 360 / 570 540 / 870 630 / 990 780 / 1 320 780 / 1 320 900 / 2 160 1 140 / 2 280 1 200 / 2 400 — —
Gamma di lunghezza dei tubi m 3 ~ 15 3 ~ 15 3 ~ 20 3 ~ 40 3 ~ 40 5 ~ 50 5 ~ 50 5 ~ 50 — —
Differenza in elevazione Max m 30 30 30 30 30 30 30 30 — —
(int. / est.)
Temperatura ambiente Raffresc. Min ~ Max °C -10 ~ +43 -10 ~ +43 -10 ~ +43 -10 ~ +43 -10 ~ +43 -10 ~ +43 -10 ~ +43 -10 ~ +43 — —
dell'unità esterna Riscald. Min ~ Max °C -15 ~ +24 -15 ~ +24 -15 ~ +24 -15 ~ +24 -15 ~ +24 -15 ~ +24 -15 ~ +24 -15 ~ +24 — —
Opzioni di controllo
Opzioni di controllo 1. 2 Sistema e regolazioni. Panoramica del
sistema.
· Il controllo del sistema è semplice: 1 | · Apparecchiatura UTA (fornita in loco)
controllo della temperatura di aspirazione 1 3 2 | · Comando sistema UTA (fornito in
effettiva rispetto al set point
loco)
· Il controllo funziona come quello di 3 | · Scatola di comando kit di
qualsiasi unità interna
· Segnale del ventilatore emesso dal PCB collegamento UTA (con scheda di
controllo)
(ad esempio OFF durante lo sbrinamento) 7 4 | · Termistore per tubo gas (E2)
4 5 | · Termistore per tubo liquido (E1)
Opzioni di controllo 2. 5 8 6 | · Termistore per l'aria di aspirazione
· Controllo del sistema tramite un comando 6 7 | · Cablaggio fra le unità
a 0-10 V che opera da un BMS esterno che 8 | · Unità esterna
gestisce il set point di temperatura o
capacità. Aumenta l'efficienza regolando
la capacità e migliorando inoltre il comfort
· Tutti i segnali di serie
Controllo da 0 a 10 V
Con il controllo della richiesta da 0 a 10 V, la capacità dell'unità esterna può essere regolata su 20 livelli.
Tensione d'ingresso* (V) 0 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 9,0 9,5
Richiesta (% della corrente Nessuna 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 Nessun limite / Piena
nominale) interruzione 1) capacità 2)
Avvio/arresto dell'unità interna Arresto 1) Avvio
1) Nessuna interruzione/arresto: Il sistema UTA/l’unità interna è completamente spento/a.
2) · Nessun limite: Nessuna restrizione applicata dal BMS alle prestazioni del sistema UTA/dell’unità interna (equivalente al “funzionamento a pieno carico” del sistema UTA/dell’unità interna).

Kit di collegamento UTA. Comando opzionale.
PCB, trans. di potenza , Termistore x2 Termistore Comando a distanza a Comando a distanza
morsettiera. (refrigerante: E1, E2). (aria: TA; 1 sensore). filo. temporizzato.
CZ-RTC6BL. CZ-RTC5B.
