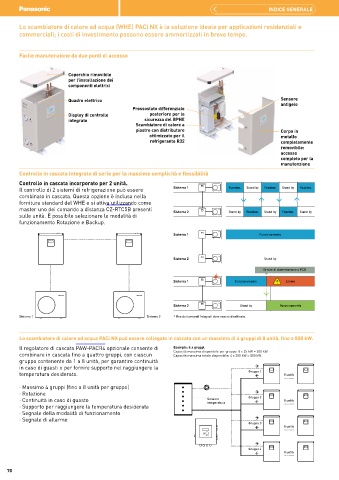

Lo scambiatore di calore ad acqua (WHE) PACi NX è la soluzione ideale per applicazioni residenziali e
commerciali; i costi di investimento possono essere ammortizzati in breve tempo.

Facile manutenzione da due punti di accesso

Coperchio rimovibile
per l'installazione dei
componenti elettrici

Quadro elettrico Sensore
antigelo
Pressostato differenziale
Display di controllo posteriore per la
integrato sicurezza del BPHE
Scambiatore di calore a
piastre con distributore Corpo in
ottimizzato per il metallo
refrigerante R32 completamente
removibile:
accesso
completo per la
manutenzione
Controllo in cascata integrato di serie per la massima semplicità e flessibilità
Controllo in cascata incorporato per 2 unità.
Il controllo di 2 sistemi di refrigerazione può essere Sistema 1 Funzion. Stand by Funzion. Stand by Funzion.
combinato in cascata. Questa opzione è inclusa nella
fornitura standard del WHE e si attiva utilizzando come
master uno dei comando a distanza CZ-RTC5B presenti Sistema 2 Stand by Funzion. Stand by Funzion. Stand by
sulle unità. È possibile selezionare le modalità di
funzionamento Rotazione e Backup.

Sistema 1 Funzionamento

Sistema 2 Stand by

Errore di alimentazione o PCB
Sistema 1 Funzionamento Errore

Sistema 2 Stand by Funzionamento

Sistema 1 Sistema 2 * Uno dei comandi integrati deve essere disattivato.

Lo scambiatore di calore ad acqua PACi NX può essere collegato in cascata con un massimo di 4 gruppi di 8 unità, fino a 800 kW.
Il regolatore di cascata PAW-PACR4 opzionale consente di Esempio: 4 x gruppi.
combinare in cascata fino a quattro gruppi, con ciascun Capacità massima disponibile per gruppo: 8 x 25 kW = 200 kW.
Capacità massima totale disponibile: 4 x 200 kW = 800 kW.
gruppo contenente da 1 a 8 unità, per garantire continuità
in caso di guasti o per fornire supporto nel raggiungere la
temperatura desiderata. Gruppo 1 8 unità

· Massimo 4 gruppi (fino a 8 unità per gruppo)
· Rotazione
· Continuità in caso di guasto Sensore Gruppo 2 8 unità
temperatura
· Supporto per raggiungere la temperatura desiderata
· Segnale della modalità di funzionamento
· Segnale di allarme
Gruppo 3
8 unità

Gruppo 4
8 unità
