INDICE LINEA AQUAREA

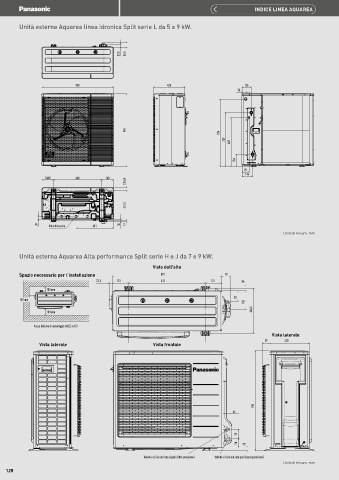

Unità esterne Aquarea linea idronica Split serie L da 5 a 9 kW.
33,5 55,5
980 430 126
50
996
924
739
669
170
95
144
(160) 660 160
(35,5)
412,5
39 Foro di scarico 511 35 17
Unità di misura: mm
Unità esterna Aquarea Alta performance Split serie H e J da 7 e 9 kW.
Vista dall'alto
Spazio necessario per l'installazione 875 70
27,5 131 613 131 38
100 mm
82
100 mm
152
360,5
100 mm
Passo bullone di ancoraggio 360,5 x 613
Vista laterale
59 320
Vista laterale Vista frontale
795
64
75
70 25
Valvola a 2 vie sul lato liquido (alta pressione) Valvola a 3 vie sul lato gas (bassa pressione)
Unità di misura: mm
